Типовое решение: СТП (столбовая трансформаторная подстанция) 10/0,4 кВ

Опубликовано: 12.06.2026 · Автор: инженерный отдел ООО «ЛК Энергия»

Стартовый комплект документации для проектирования столбовой (мачтовой) трансформаторной подстанции СТП 10/0,4 кВ: компоновка одно- и двухстолбового исполнения на опоре с габаритными размерами, бланк опросного листа с однолинейной схемой (ВН + НН), опросный лист на примере реального заказа СТП1-63кВА 10/0,4 У1 и две принципиальные схемы шкафов РУНН 0,4 кВ (ввод 100 А с учётом и ввод 400 А к двум СТП). Компоновка и бланк — из заводского каталога стандартных чертежей ЛК; остальное — по реальным заказам 2022 года. PDF — в свободном доступе ниже, DWG-комплект реальных заказов (СТП1-25/63, СТП2-100/160) — по запросу через форму.

Что такое СТП и когда её выбирают вместо КТП

Столбовая трансформаторная подстанция (СТП) — это трансформаторная подстанция 10/0,4 кВ, оборудование которой монтируется непосредственно на опоре воздушной линии 10 кВ или на отдельной конструкции из одной или двух опор. В проектной практике встречаются также названия «мачтовая подстанция» и «одностолбовая/двухстолбовая ТП» (отсюда индексы СТП1 и СТП2). В отличие от КТП киоскового типа, СТП не требует отдельного строительного фундамента и ограждённой площадки — только стандартного закрепления опоры в грунте (фундамент опоры, поз. 8 компоновки): силовой трансформатор, высоковольтные предохранители и ограничители перенапряжений размещаются на опоре, а шкаф РУНН 0,4 кВ с узлом учёта — на удобной для обслуживания высоте.

Схема СТП 10/0,4 предельно проста: ввод от ВЛ-10 кВ, защитные аппараты со стороны 10 кВ, силовой трансформатор, кабельный спуск в РУНН с вводным автоматом, учётом и отходящими групповыми линиями. СТП выбирают вместо КТП, когда мощность невелика (в архиве заказов ЛК Энергия 2021–2026 — исполнения от 25 до 160 кВА), потребитель удалён — фермерское хозяйство, насосная станция, улица села, — а бюджет и сроки ограничены: меньше металлоконструкций, без строительства отдельного фундамента, более быстрый монтаж. Когда нужна большая мощность, два трансформатора или АВР — применяют КТП киоскового типа.

Технические параметры: пример заказа 2022 и стандартный ряд каталога

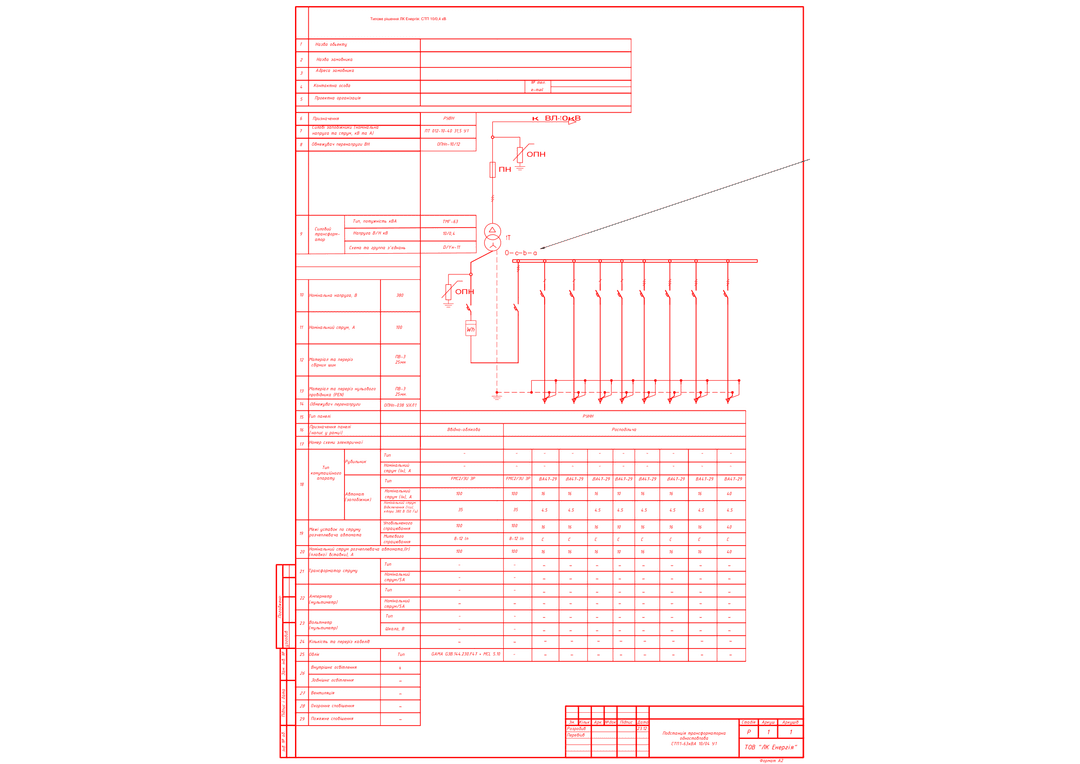

• Исполнение: подстанция трансформаторная одностолбовая СТП1-63кВА 10/0,4 У1
• Сторона 10 кВ: силовые предохранители ПТ 012-10-40-31,5 У1, ограничитель перенапряжения ОПНп-10/12
• Силовой трансформатор: ТМГ-63, 10/0,4 кВ, схема/группа соединений D/Yн-11
• Сторона 0,4 кВ: 380 В, ввод 100 А; сборные шины и PEN — медь ПВ-3 25 мм²; ОПН 0,38 кВ

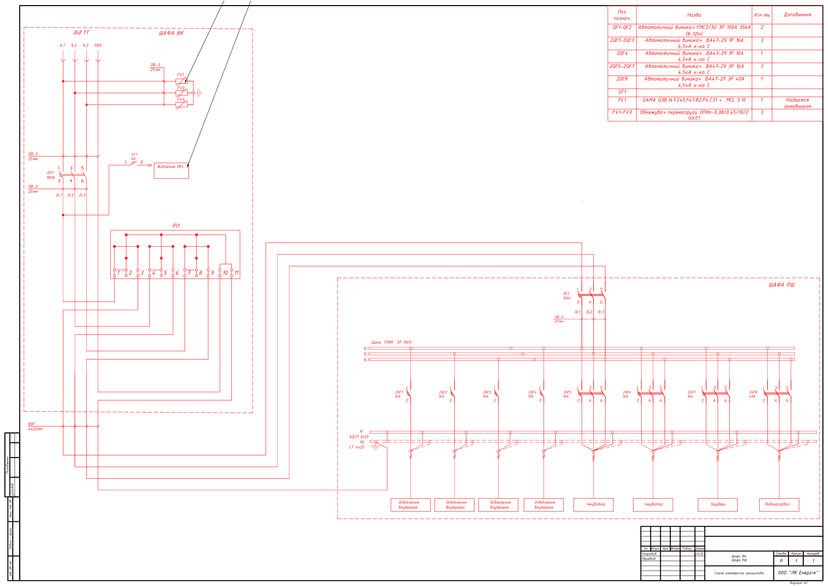

• РУНН: вводно-учётная + распределительная панели; вводной автомат FMC2/3U 3P 100А 35кА (8–12In), групповые ВА47-29 1P/3P 10–40 А (4,5 кА, хар-ка C)
• Учёт: счётчик GAMA G3B.144.230.F47 + коммуникационный модуль MCL 5.10; внутреннее освещение шкафа

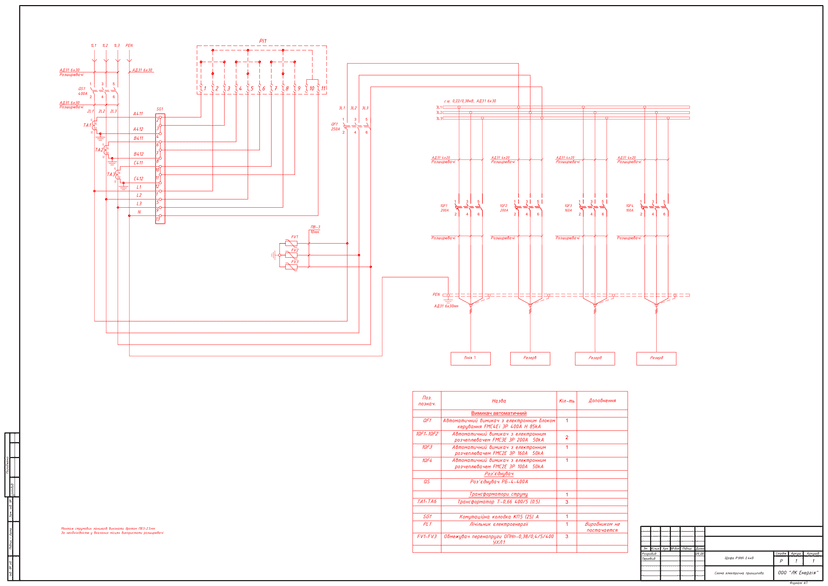

• Вариант РУНН 0,4 кВ с вводом 400 А (по материалам заказа — питание от двух СТП): ввод FMC4Ei 3P 400A H 85kA, отходящие FMC3E 3P 200А / FMC2E 3P 160А / FMC2E 3P 100А (50 кА), разъединитель РБ-4-400А, ТТ Т-0,66 400/5 кл. 0,5
• Год разработки: 2022, стадия Р; формат оригиналов DWG (AutoCAD)
• Стандартный ряд по заводскому каталогу ЛК: СТП 25–250 кВА, исполнения СТП1 (монтаж на 1-й опоре) / СТП2 (на 2-х опорах)

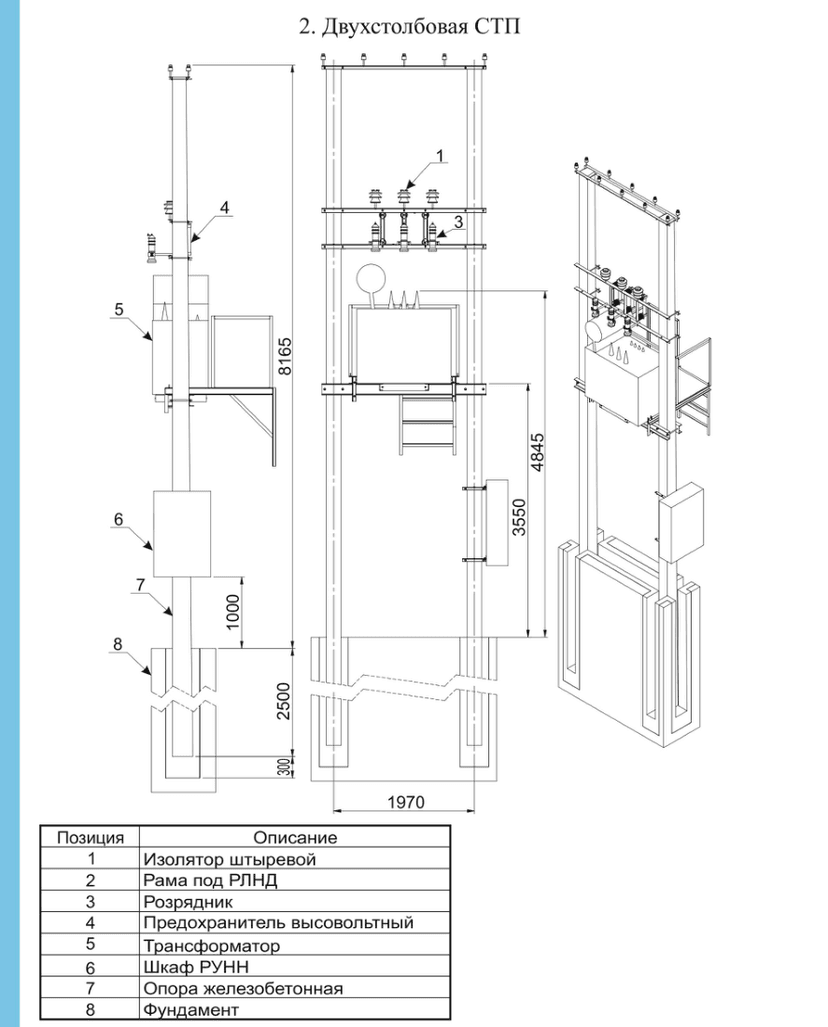

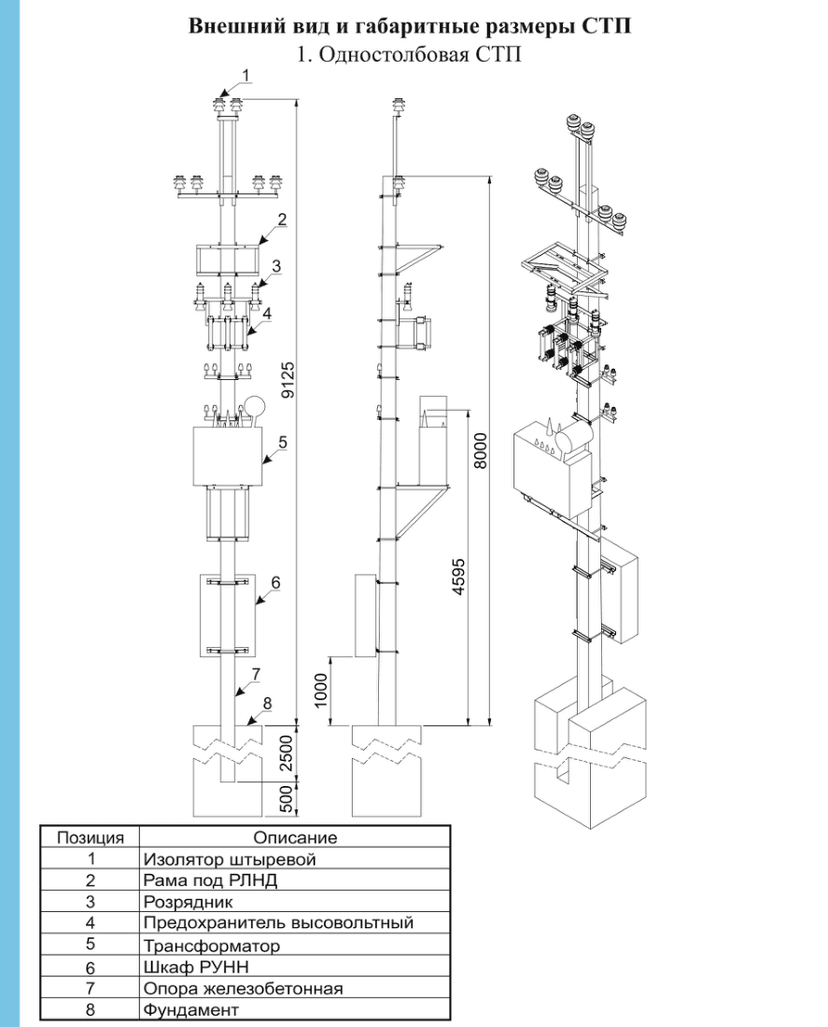

• Состав компоновки на опоре (позиции 1–8): штыревые изоляторы, рама под РЛНД, разрядники, высоковольтные предохранители, силовой трансформатор, шкаф РУНН, железобетонная опора, фундамент опоры
• Номенклатура аппаратов и конкретные исполнения актуализируются при заказе — по опросному листу

Состав комплекта и скачивание

Листы 4–6 — заводской каталог стандартных чертежей ЛК (язык оригинала — русский; актуальные заказы оформляем на украинском). На каталожных листах показана классическая схема с РЛНД и разрядниками (РВО/РВН); в современных заказах вместо разрядников применяем ОПН — финальную конфигурацию определяет опросный лист.

Превью

DWG по запросу

Оригиналы рабочих чертежей реальных заказов 2021–2026 — опросный лист, схемы РУНН, компоновки исполнений СТП1-25/63 и СТП2-100/160 — в форматах DWG (AutoCAD) и CDW (КОМПАС) вышлем на email бесплатно.

Частые вопросы

Чем СТП отличается от КТП?

СТП монтируется на опоре (столбе) без отдельного фундамента под подстанцию и без ограждения — обычно это самый экономичный вариант получить 0,4 кВ от линии 10 кВ для небольших потребителей. КТП — отдельный шкаф/киоск на строительном фундаменте, для больших мощностей и нескольких отходящих линий.

Какие мощности СТП изготавливает ЛК Энергия?

Стандартный ряд по заводскому каталогу — 25–250 кВА. Самые частые исполнения последних лет — одностолбовые СТП1 на 25 и 63 кВА и двухстолбовые СТП2 на 100 и 160 кВА. Конкретное исполнение определяется опросным листом.

Что входит в PDF-комплект, а чего в нём нет?

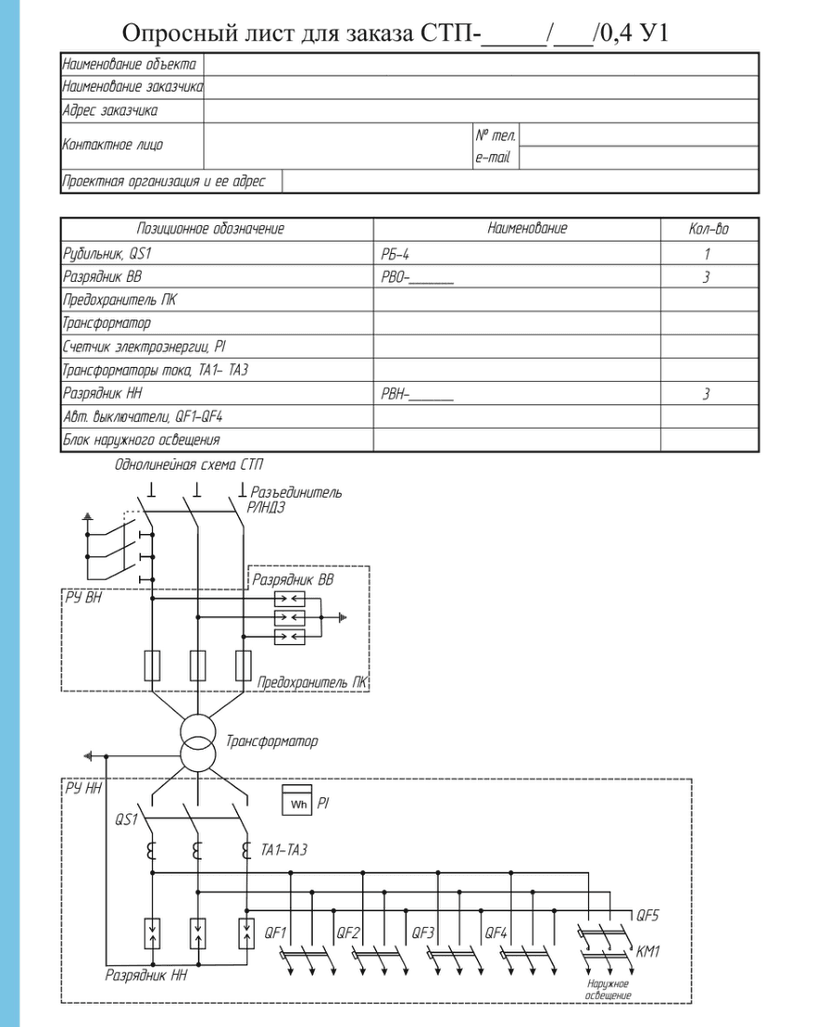

В открытом доступе — компоновки СТП1/СТП2 на опоре, бланк опросного листа с однолинейной схемой (ВН + НН), пример заполнения опросного листа на 63 кВА и две схемы РУНН. Рабочие DWG-чертежи реальных заказов в редактируемом формате — по запросу.

Как получить DWG-файлы?

Заполните форму на этой странице или напишите нам через страницу контактов — обычно высылаем комплект на email в течение 1–2 рабочих дней.

Изготавливает ли ЛК Энергия СТП и РУНН по этим схемам?

Да. Шкафы РУНН, щитовое оборудование и металлоконструкции производим на собственном производстве в Одессе; помогаем проектировщикам с подбором аппаратуры и заполнением опросного листа: +38 067 104 94 91.

Схемы предоставляются как справочное типовое решение. Привязку к объекту, расчёт уставок защиты и соответствие действующим нормам (ПУЭ, ДСТУ, ДБН) обеспечивает проектировщик. ЛК Энергия не несёт ответственности за применение решения без адаптации к условиям конкретного объекта.
