Типовое решение: ячейки КСО 10 кВ на выключателях ВВ/TEL с РС83-АВ2
Типовое решение: ячейки КСО 10 кВ на выключателях ВВ/TEL с РС83-АВ2 — 34 листа схем РЗА, АВР-СН, опросный лист. PDF в открытом доступе, DWG-комплект по запросу.
Опубликовано: 11.06.2026 · Автор: инженерный отдел ООО «ЛК Энергия»
Готовый комплект принципиальных схем РЗА стадии Р для секции ячеек КСО 10 кВ в исполнении на вакуумных выключателях ВВ/TEL (ВВ/TEL-10/630-20У3) с микропроцессорными терминалами РС83-АВ2: 34 листа — два ввода, секционный выключатель, отходящие линии, секционный разъединитель со схемой АВР собственных нужд (АВР-СН), опросный лист и межъячеечные связи. Схемы разработаны инженерами ЛК Энергия по реальному проекту реконструкции действующей ТП (2024 год). PDF — в свободном доступе ниже, DWG — по запросу через форму.
Чем отличается исполнение на ВВ/TEL
Это решение — вариант нашего базового комплекта «РП-10 кВ на ячейках КСО», где описано, что такое РП-10 кВ и когда применяют схему с двумя секциями шин. Здесь — та же задача на другой аппаратной платформе и для другого сценария:
- Коммутация ВВ/TEL вместо ВВ-N10
- Цепи управления и сигнализации адаптированы под привод выключателей ВВ/TEL-10/630-20У3.
- Реконструкция действующей ТП, а не новое РП
- Компактная конфигурация из 6 ячеек КСО серии КСО-Е (два ввода, две отходящие линии, секционный выключатель, секционный разъединитель) на две секции шин.
- Собственные нужды без отдельных ячеек ТВП
- Трансформаторы собственных нужд ОЛСПУ-2.5-10 У2 размещены в ячейках вводов, а в ячейке секционного разъединителя выполнен АВР собственных нужд (АВР-СН) с контролем изоляции вторичных цепей ТВП.
- Без узла коммерческого учёта
- в этом исполнении цепи учёта не предусматривались. Если нужен узел учёта АСКУЭ с ячейками ТН — см. флагманское решение.
Технические параметры решения
- Номинальное напряжение: 10 кВ, две секции шин; сборные шины 630 А (АД31 5×50)
- Номинальный ток отключения: 20 кА
- Ячейки: КСО серии КСО-Е, шинные и линейные разъединители РР/EL-РР-ОЗ-10-630(1000)-25У2
- Коммутация: вакуумные выключатели ВВ/TEL-10/630-20У3
- Защита: микропроцессорные терминалы РС83-АВ2
- Измерение: ТТ ТОЛУ-10 с обмотками 0,5S/10Р (300/5 — вводы и СВ, 200/5 — линии), ТТ нулевой последовательности ТЗЛУ-125-1 30/1 на отходящих линиях
- Ограничение перенапряжений: ОПН-10/12/10/550 УХЛ1
- Собственные нужды: ТВП ОЛСПУ-2.5-10 У2 в ячейках вводов + АВР-СН
- Оперативные цепи: управление и сигнализация ~220 В 50 Гц, освещение отсеков ~36 В
- Год разработки: 2024, стадия Р, язык схем — украинский, формат DWG (AutoCAD)
- Параметры конкретного исполнения (номинальные токи, типы ячеек) согласовываются по опросному листу
Состав комплекта и скачивание
| № | Функция | Ячейка | Аппаратура | Листов | Схемы |
|---|---|---|---|---|---|

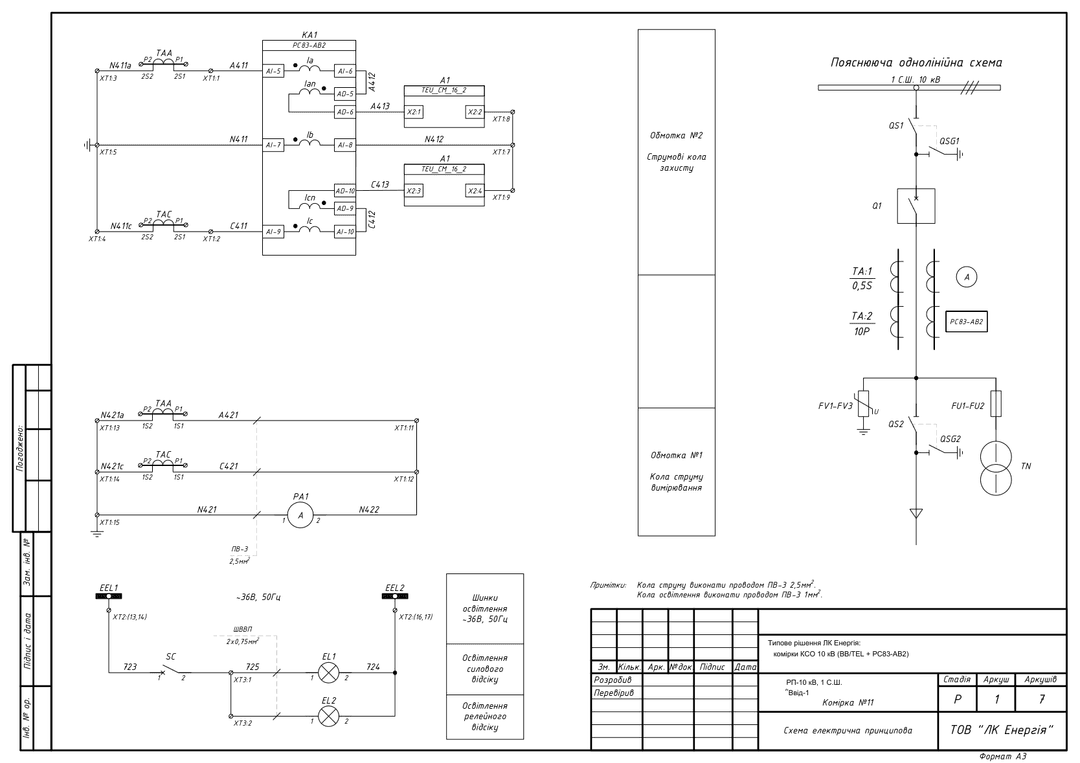

| 1 | Ввод-1, 1 С.Ш. | Ячейка №11 | ВВ/TEL, РС83-АВ2, ТОЛУ-10 0,5S/10Р-300/5, ОЛСПУ-2.5-10 | 7 | |
| 2 | Ввод-2, 2 С.Ш. | Ячейка №6 | ВВ/TEL, РС83-АВ2, ТОЛУ-10 0,5S/10Р-300/5, ОЛСПУ-2.5-10 | 7 | |

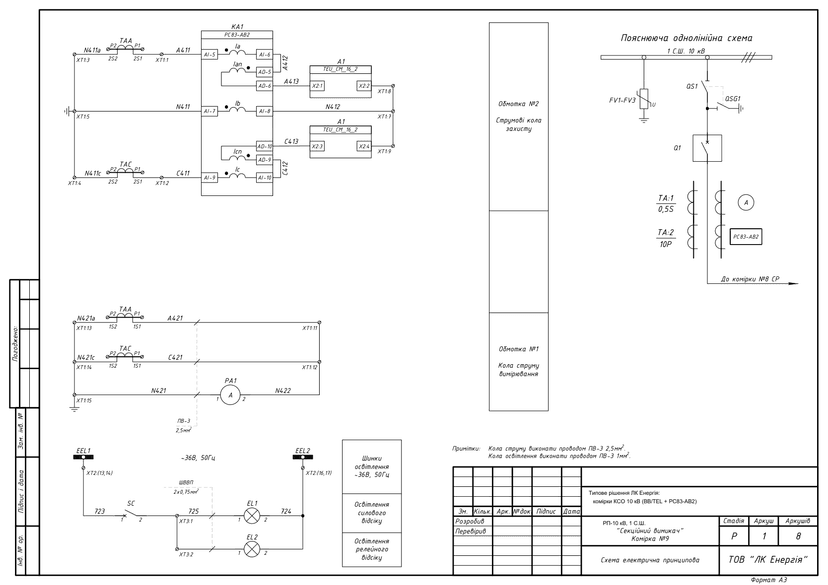

| 3 | Секционный выключатель | Ячейка №9 | ВВ/TEL, РС83-АВ2, ТОЛУ-10 0,5S/10Р-300/5 | 8 | |
| 4 | Отходящая линия, 1(2) С.Ш. | Ячейка №10 (№7) | ВВ/TEL, РС83-АВ2, ТОЛУ-10 0,5S/10Р-200/5, ТЗЛУ-125-1 | 6 | |

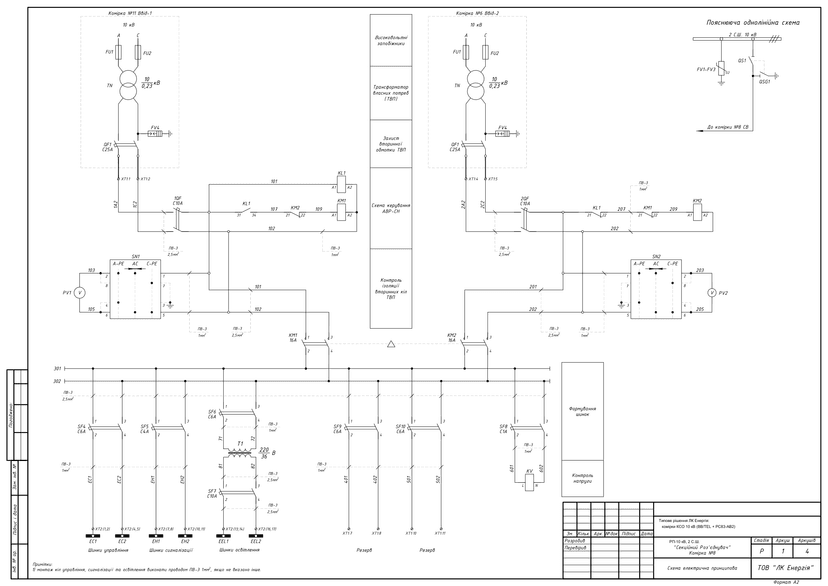

| 5 | Секционный разъединитель + АВР-СН | Ячейка №8 | АВР-СН, контроль изоляции цепей ТВП | 4 | |

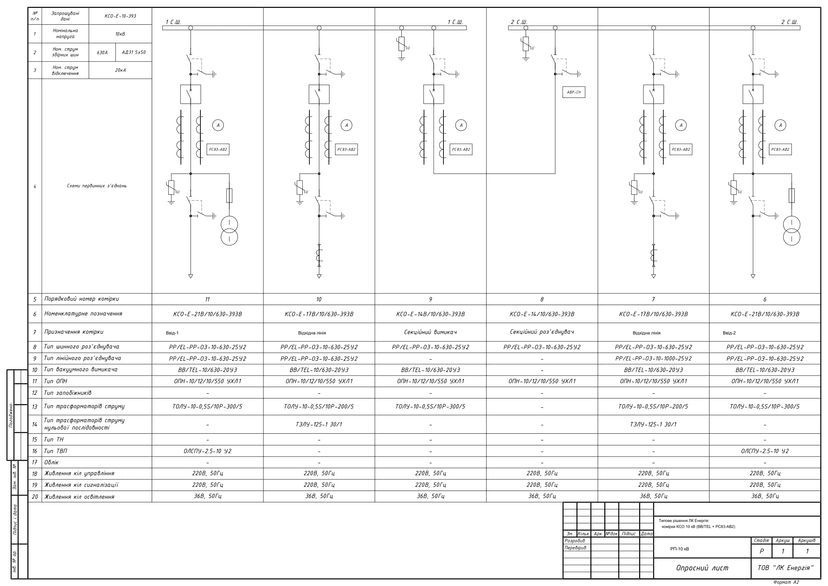

| 6 | Опросный лист (КСО-Е-10-393) | — | Однолинейные схемы всех 6 ячеек | 1 | |
| 7 | Межъячеечные связи | — | Кабельные связи цепей управления и сигнализации | 1 | |
| 8 | План расположения оборудования | — | План помещения РП с расположением ячеек | 1 |
Разделы ячеек с выключателями содержат принципиальные схемы цепей защиты и измерения, цепей управления и сигнализации, цепей освещения отсеков и пояснительную однолинейную схему.
Превью схем
DWG-комплект по запросу
Полный DWG-комплект (7 файлов: Ввод-1, Ввод-2, секционный выключатель, отходящая линия, секционный разъединитель, опросный лист, межъячеечные связи) вышлем на email бесплатно.
Частые вопросы
Чем это решение отличается от исполнения на ВВ-N10?
Базовая схемотехника РЗА на терминалах РС83-АВ2 та же, но цепи управления адаптированы под привод вакуумных выключателей ВВ/TEL, конфигурация компактнее (6 ячеек под реконструкцию действующей ТП), а собственные нужды выполнены на ТВП ОЛСПУ с АВР-СН вместо отдельных ячеек ТВП. Полный базовый комплект на ВВ-N10 (108 листов, с ТН и узлом учёта АСКУЭ) — на странице флагманского решения.
Можно ли использовать эти схемы в рабочем проекте?
Да — как типовое решение-основу. Привязку к конкретному объекту, расчёт уставок РЗА, кабельный журнал и соответствие действующим ПУЭ/ДСТУ обеспечивает проектировщик. Схемы соответствуют реальному проекту реконструкции действующей ТП, разработанному в 2024 году.
Как получить DWG-файлы?
Заполните форму на этой странице — вышлем DWG-комплект на email в течение рабочего дня.
Изготавливает ли ЛК Энергия ячейки КСО по этим схемам?
Да. Мы производим ячейки КСО/КРУ, шкафы РУНН, панели ЩО-90 на собственном производстве в Одессе — с 2015 года изготовлено более 3000 единиц оборудования. Поможем адаптировать решение и заполнить опросный лист: +38 067 104 94 91.
Схемы предоставляются как справочное типовое решение. Привязку к объекту, расчёт уставок РЗА и соответствие действующим нормам (ПУЭ, ДСТУ, ДБН) обеспечивает проектировщик. ЛК Энергия не несёт ответственности за применение решения без адаптации к условиям конкретного объекта.
