Типовое решение: АВР 0,4 кВ (ШАВР) — два ввода и резерв от ДЭС
Готовые схемы шкафа АВР 0,4 кВ: два ввода, резерв от ДЭС/ДГУ, шкафы подключения двух ДЭС 250-630 А. PDF в свободном доступе, DWG-комплект по запросу.
Опубликовано: 11.06.2026 · Автор: инженерный отдел ООО «ЛК Энергия»
Готовый комплект принципиальных схем АВР 0,4 кВ стадии Р: 6 листов в 4 исполнениях — АВР на два сетевых ввода (ВРП АВР), шкаф АВР с резервом от ДЭС (ШАВР), шкафы подключения двух ДЭС на 250 и 630 А со схемами управления, блокировок и перечнями элементов. Схемы разработаны инженерами ЛК Энергия по реальным заказам 2022–2023 годов. PDF — в свободном доступе ниже, DWG — по запросу через форму.
Что такое АВР и какие бывают схемы
Автоматический ввод резерва (АВР) — это схема, которая при исчезновении или недопустимом отклонении напряжения на основном вводе автоматически переключает нагрузку на резервный источник питания. Конструктивно решение выполняется как отдельный шкаф АВР (ШАВР) или как секция вводно-распределительного устройства (ВРП) 0,4 кВ. Напряжение на каждом вводе контролируют реле трёхфазного напряжения, коммутацию выполняют контакторы с механической и электрической блокировкой одновременного включения.
Типовые конфигурации схемы АВР 0,4 кВ:
- два независимых сетевых ввода
- (два трансформатора или две линии) — взаимное резервирование;
- ввод от сети + резерв от ДЭС/ДГУ
- при исчезновении сети нагрузка переводится на генератор, после восстановления сети — обратно;
- два генераторных ввода
- (основной и резервный ДГУ) — шкаф подключения ДЭС для объектов, где генераторы работают поочерёдно.
Этот комплект закрывает все три конфигурации: схема АВР 0,4 кВ на два сетевых ввода, ШАВР с резервом от ДЭС и шкафы подключения двух ДЭС на 250 и 630 А. Приоритет ввода задаётся перемычкой, возврат на основное питание — автоматический, с выдержкой времени.
Технические параметры решения
- Номинальное напряжение: 0,4 кВ (380/220 В), 50 Гц
- Коммутация: контакторы LC1E300M5 (300 А) / LC1E630M7 (630 А) с механической блокировкой LAEM8 и электрической блокировкой одновременного включения
- Защита вводов: автоматические выключатели NSX250N TM250D (250 А), TS630N 65 кА (630 А)
- Контроль напряжения: реле трёхфазного напряжения RM35TF30 на каждом вводе
- Приоритет ввода: задаётся перемычкой, без перемонтажа схемы
- Выдержки времени: блоки дополнительных контактов с выдержкой 1–30 с; уставки 3–7 с по схемам
- Индикация на каждый ввод: включено / отключено / отсутствует напряжение управления; в исполнении 250 А — отдельная панель индикации
- Корпус шкафов подключения ДЭС: каркасный шкаф 2000×1000×425 мм (по перечню элементов)
- Годы разработки: 2022–2023, стадия Р, язык схем — украинский, оригиналы — DWG (AutoCAD)
- Номинальный ток исполнения, аппаратная база, степень защиты, климатическое исполнение — по опросному листу
Состав комплекта и скачивание
| № | Исполнение | Назначение | Листов | Схемы |
|---|---|---|---|---|

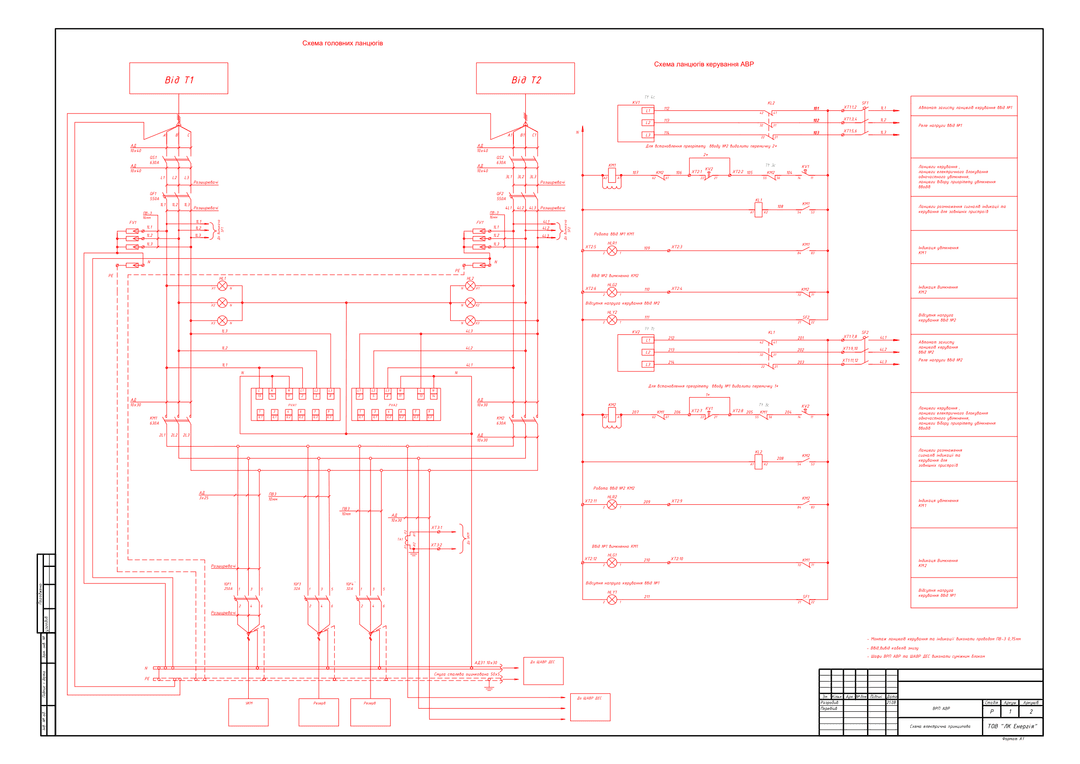

| 1 | ВРП АВР: два сетевых ввода (лист 1 из 2 оригинального комплекта) | АВР 0,4 кВ между вводами от Т1 и Т2 — главные цепи, цепи управления, отходящие линии на УКМ | 1 | |

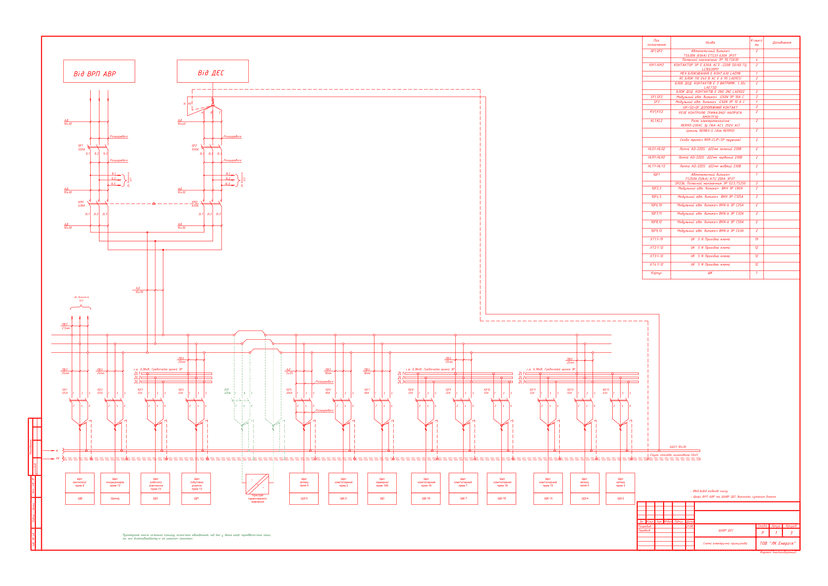

| 2 | ШАВР: сеть + ДЭС | Основной ввод от ВРП, резерв от ДЭС; распределительная секция на 12 групп; цепи управления; межшкафные связи оперативной блокировки ДГУ | 3 | |

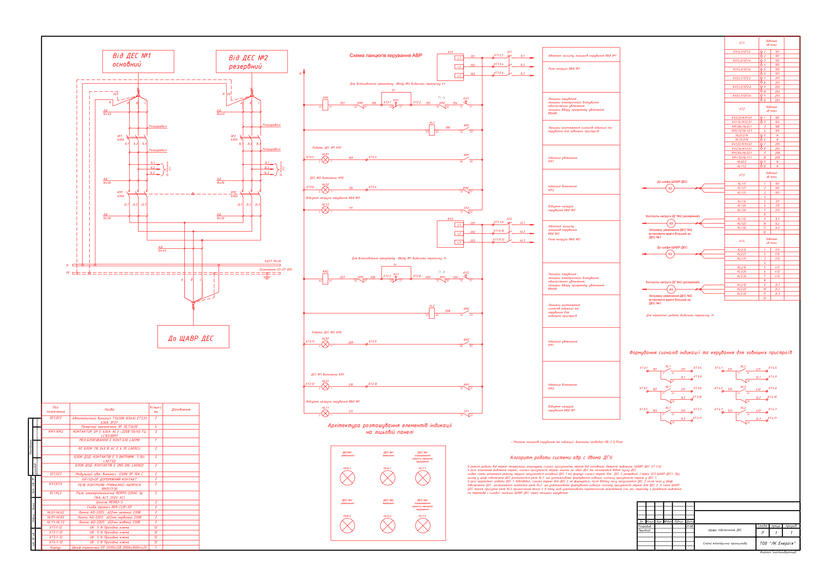

| 3 | Шкаф подключения ДЭС, 630 А | АВР между ДЭС №1 (основная) и ДЭС №2 (резервная), с перечнем элементов | 1 | |

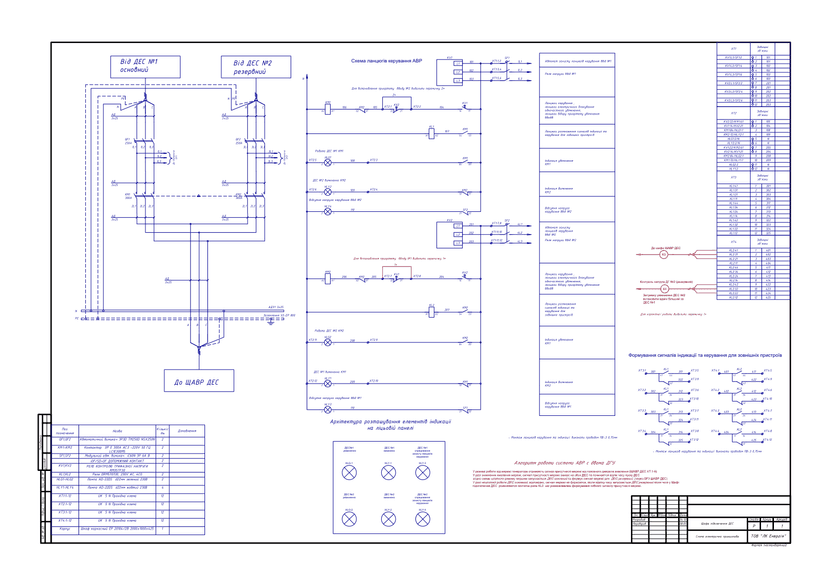

| 4 | Шкаф подключения ДЭС, 250 А | АВР между двумя ДЭС, панель индикации, алгоритм работы системы АВР с двумя ДГУ | 1 |
Листы содержат схемы главных цепей, цепей управления и индикации, схемы электрической и механической блокировки и перечни элементов (где предусмотрено оригиналом).
Превью схем
DWG по запросу
Оригиналы схем в формате DWG (AutoCAD) вышлем на email бесплатно — укажите в запросе, какое исполнение интересует.
Частые вопросы
Можно ли использовать эти схемы в рабочем проекте?
Да — как типовое решение-основу. Привязку к конкретному объекту, расчёт токов, проверку селективности защит и соответствие действующим ПУЭ/ДСТУ обеспечивает проектировщик. Схемы соответствуют реальным заказам, изготовленным в 2022–2023 годах.
Это АВР на контакторах или на моторизованных автоматах?
Все схемы этого комплекта — АВР на контакторах (LC1E300/LC1E630) с механической блокировкой LAEM8 и электрической блокировкой одновременного включения в цепях управления. Другие исполнения уточняйте у нашего инженерного отдела.
Как схема выбирает приоритетный ввод и как работает переключение на ДЭС?
Напряжение каждого ввода контролирует реле трёхфазного напряжения RM35TF30. Приоритет ввода задаётся перемычкой на клеммнике. В исполнении с двумя ДГУ генераторы получают сигнал присутствия сети от шкафа АВР, задержка включения резервной ДЭС устанавливается вдвое большей, чем у основной — алгоритм работы описан непосредственно на листе схемы.
Как получить DWG-файлы?
Заполните форму на этой странице — вышлем DWG на email в течение рабочего дня.
Изготавливает ли ЛК Энергия шкафы АВР по этим схемам?
Да. Шкафы АВР (ШАВР), ВРП, щиты 0,4 кВ производим на собственном производстве в Одессе — с 2015 года изготовлено более 3000 единиц оборудования. Поможем подобрать аппаратуру и заполнить опросный лист: +38 067 104 94 91.
Схемы предоставляются как справочное типовое решение. Привязку к объекту, проверку селективности защитных аппаратов и соответствие действующим нормам (ПУЭ, ДСТУ, ДБН) обеспечивает проектировщик. ЛК Энергия не несёт ответственности за применение решения без адаптации к условиям конкретного объекта.
