Ввідно-розподільні пристрої (ВРП)
Загальні відомості
Пристрої ввідно-розподільні ВРП, УВР призначені (залежно від типу панелі) для приймання, розподілу та обліку електричної енергії трифазного змінного струму напругою 380/220 В, частотою 50 Гц із глухозаземленою нейтраллю, а також для захисту ліній від перевантажень і струмів короткого замикання.
Пристрої призначені для встановлення в електрощитових приміщеннях. Введення і виведення проводів і кабелів передбачено знизу. Пристрої виготовляються одностороннього обслуговування і призначені для експлуатації в житлових, комунально-побутових і громадських будівлях. Допускається застосування пристроїв і на інших об’єктах з аналогічною схемою енергопостачання.
Комутаційна апаратура ВРП — повітряного типу та в литому корпусі (рубильники, запобіжники ПН-2/ППН, автоматичні вимикачі MCCB/ACB, трансформатори струму). Конкретний склад і номінали підбираються під проєкт за ТЗ.
- Номінальний режим роботи — тривалий.
- Кліматичне виконання — У3.
- Ступінь захисту — IP30, з боку дна IP00.
- Збірний (номінальний) струм — як правило до 1000 А (під проєкт).
Пристрої відповідають ДСТУ EN 61439-1, ДСТУ IEC 60439-1 і власним ТУ виробника. ВРП виготовляються під замовлення за ТЗ; номінали, набір апаратури та компонування панелей визначаються проєктом.
Основні технічні характеристики (типові виконання панелей)
| Тип панелі | Ном. струм, А | Трансформатори струму Т-0,66 | Відхідні лінії (АВ), А | Керування освітленням | Схема (Мал.№) | |||
|---|---|---|---|---|---|---|---|---|
| Коеф./тр. | К-сть | 63 | 100 | 250 | ||||
| Вводні панелі | ||||||||
| ПВР 1201 | 250 | 300/5 | 6 | — | 1 | |||
| ПВР 1202 | 250 | 200/5 | 6 | — | 3 | |||
| ПВР 1203 | 250 | 200/5; 100/5 | 3; 3 | — | 1 | |||
| ПВР 1401 | 400 | 400/5 | 6 | — | 1 | |||
| ПВР 1402 | 400 | 400/5; 300/5 | 3; 3 | — | 3 | |||
| ПВР 1403 | 400 | 400/5; 100/5 | 3; 3 | — | 1 | |||
| ВРП-1-11-10 | 250 | 300/5 | 6 | — | 1 | |||
| ВРП-1-12-10 | 250 | 300/5 | 3 | — | 2 | |||
| ВРП-1-13-20 | 400 | 400/5 | 6 | — | 1 | |||
| ВРП-1-14-20 | 400 | 400/5 | 3 | — | 2 | |||
| ВРП-1-17-70 | 100 | 100/5 | 3 | — | 4 | |||
| ВРП-1-18-80 | 250 | 200/5 | 3 | — | 4 | |||
| Вводно-розподільні панелі | ||||||||
| ПВР 2201 | 250 | 300/5 | 3 | 8 | 6 | Автоматичне | 5 | |
| ПВР 2202 | 250 | 300/5; 100/5 | 3; 3 | 8 | 6 | Автоматичне | 6 | |
| ПВР 2203 | 250 | 300/5 | 3 | 8 | 6 | Автоматичне | 7 | |
| ПВР 2204 | 250 | 300/5; 100/5 | 3; 3 | 8 | 6 | Автоматичне | 8 | |
| ВРП-1-21-10 | 200 | 200/5 | 3 | 2 | 4 | Немає | 9 | |
| ВРП-1-22-53 | 200 | 14 | 5 | Автоматичне | 10 | |||
| ВРП-1-22-54 | 200 | 14 | 5 | Ручне | 11 | |||
| ВРП-1-22-55 | 200 | 8 | 5 | Автоматичне | 12 | |||
| ВРП-1-22-56 | 200 | 8 | 5 | Ручне | 13 | |||
| ВРП-1-23-53 | 200 | 200/5 | 3 | 14 | 5 | Автоматичне | 14 | |
| ВРП-1-23-54 | 200 | 200/5 | 3 | 14 | 5 | Ручне | 15 | |
| ВРП-1-23-55 | 200 | 200/5 | 3 | 8 | 5 | Автоматичне | 16 | |
| ВРП-1-23-56 | 200 | 200/5 | 3 | 8 | 4 | 1 | Ручне | 17 |
| ВРП-1-24-53 | 200 | 100/5 | 3 | 14 | 5 | Автоматичне | 18 | |
| ВРП-1-24-54 | 200 | 100/5 | 3 | 14 | 5 | Ручне | 19 | |
| ВРП-1-24-55 | 200 | 100/5 | 3 | 8 | 5 | Автоматичне | 20 | |
| ВРП-1-24-56 | 200 | 100/5 | 3 | 8 | 4 | 1 | Ручне | 21 |
| ВРП-1-25-63 | 200 | 14 | 5 | Автоматичне | 22 | |||
| ВРП-1-25-64 | 200 | 14 | 4 | 1 | Ручне | 23 | ||
| ВРП-1-25-65 | 200 | 8 | 4 | 1 | Автоматичне | 24 | ||
| ВРП-1-25-66 | 200 | 100/5 | 3 | 8 | 4 | 1 | Ручне | 25 |
| ВРП-1-26-63 | 200 | 200/5 | 3 | 14 | 5 | Автоматичне | 26 | |
| ВРП-1-26-64 | 200 | 200/5 | 3 | 14 | 4 | 1 | Ручне | 27 |
| ВРП-1-26-65 | 200 | 200/5 | 3 | 4 | 1 | Немає | 28 | |
| ВРП-1-26-66 | 200 | 8 | 4 | 1 | Ручне | 29 | ||
| ВРП-1-27-63 | 200 | 100/5 | 3 | 14 | 5 | Автоматичне | 30 | |
| ВРП-1-27-64 | 200 | 100/5 | 3 | 14 | 4 | 1 | Ручне | 31 |
| ВРП-1-27-65 | 200 | 100/5 | 3 | 8 | 4 | 1 | Автоматичне | 32 |
| ВРП-1-27-66 | 200 | 100/5 | 3 | 8 | 4 | 1 | Ручне | 33 |
| ВРП-1-28-63 | 200 | 100/5 | 3 | 14 | 5 | Автоматичне | 34 | |
| ВРП-1-28-64 | 200 | 200/5 | 3 | 14 | 4 | 1 | Ручне | 35 |
| ВРП-1-28-65 | 200 | 100/5 | 3 | 8 | 4 | 1 | Автоматичне | 36 |
| ВРП-1-28-66 | 200 | 200/5 | 3 | 14 | 4 | 1 | Ручне | 37 |
| ВРП-1-29-63 | 200 | 200/5 | 6 | 14 | 5 | Автоматичне | 38 | |
| ВРП-1-29-64 | 200 | 200/5 | 6 | 14 | 4 | 1 | Ручне | 39 |
| ВРП-1-29-65 | 200 | 200/5 | 6 | 8 | 4 | 1 | Автоматичне | 40 |
| ВРП-1-29-66 | 200 | 200/5 | 6 | 8 | 5 | Ручне | 45 | |
| Розподільні панелі | ||||||||
| ПВР 3001 | 200 | 30 | 5+2 | 2 | Ручне | 41 | ||
| ПВР 3002 | 200 | 30 | 5+2 | 2 | Автоматичне | 42 | ||
| ПВР 3003 | 200 | 30 | 5+5 | Ручне | 43 | |||
| ПВР 3004 | 200 | 30 | 5+5 | Автоматичне | 44 | |||
| ВРП-1-41-00 | 200 | 7+2 | Немає | 46 | ||||
| ВРП-1-42-01 | 200 | 30 | 7+2 | Автоматичне | — | |||
| ВРП-1-42-01 | 200 | 30 | 7+2 | Ручне | — | |||
| ВРП-1-43-00 | 200 | 300/5 | 3 | 7+2 | Немає | 47 | ||
| ВРП-1-44-00 | 200 | 7 | 2 | Немає | — | |||
| ВРП-1-45-01 | 200 | 30 | 7 | 2 | Автоматичне | — | ||
| ВРП-1-45-02 | 200 | 30 | 7 | 2 | Ручне | — | ||
| ВРП-1-46-00 | 200 | 300/5 | 3 | 7 | 2 | Немає | 47 | |
| ВРП-1-47-00 | 200 | 5+5 | Немає | 48 | ||||
| ВРП-1-48-03 | 200 | 14 | 5+5 | Автоматичне | 49 | |||
| ВРП-1-48-04 | 200 | 16 | 5+5 | Ручне | 50 | |||
| ВРП-1-49-00 | 200 | 5+5 | Немає | 48 | ||||
| ВРП-1-49-03 | 200 | 14 | 5+5 | Автоматичне | 49 | |||
| ВРП-1-49-04 | 200 | 16 | 5+5 | Ручне | 50 | |||
| ВРП-1-50-00 | 400 | 4+4 | Немає | — | ||||
| ВРП-1-50-01 | 400 | 30 | 4+4 | Автоматичне | 51 | |||
| ВРП-1-50-02 | 400 | 30 | 4+4 | Ручне | 52 | |||
Наведені виконання — типові; склад апаратури та номінали уточнюються під проєкт за ТЗ. Виробник — LK Energy Group, м. Одеса.

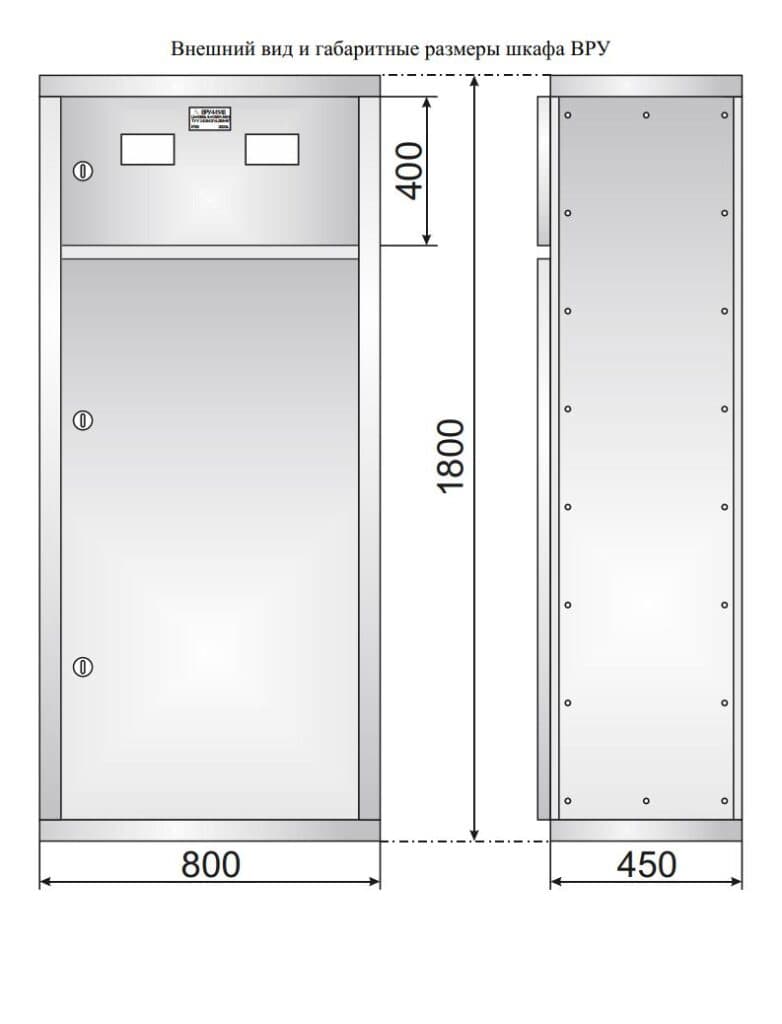

Габарити

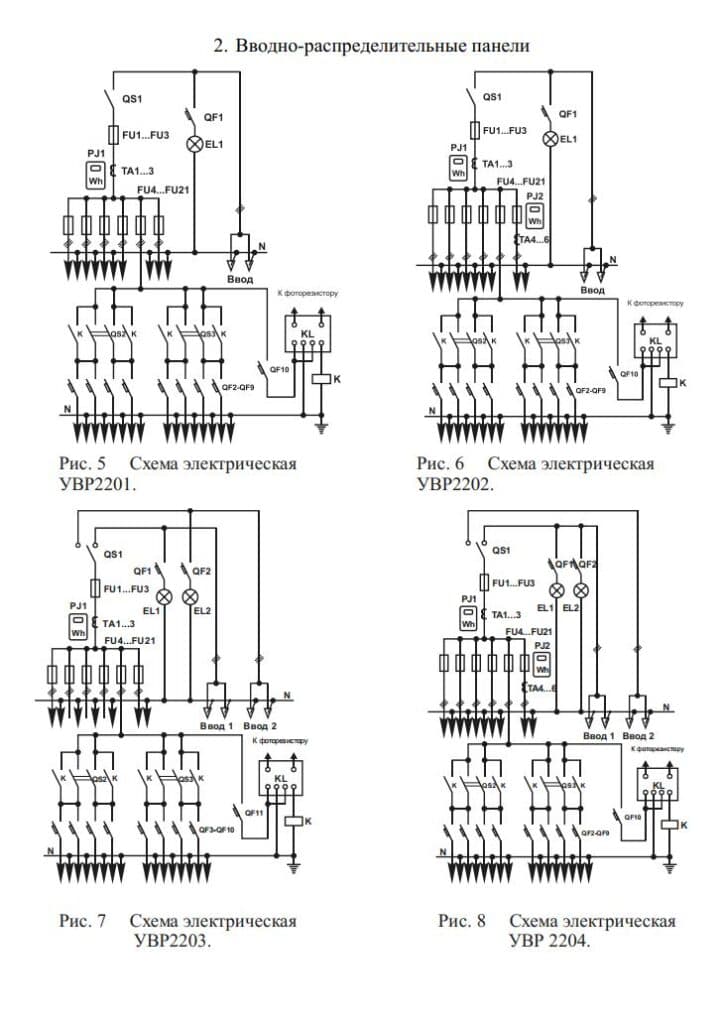

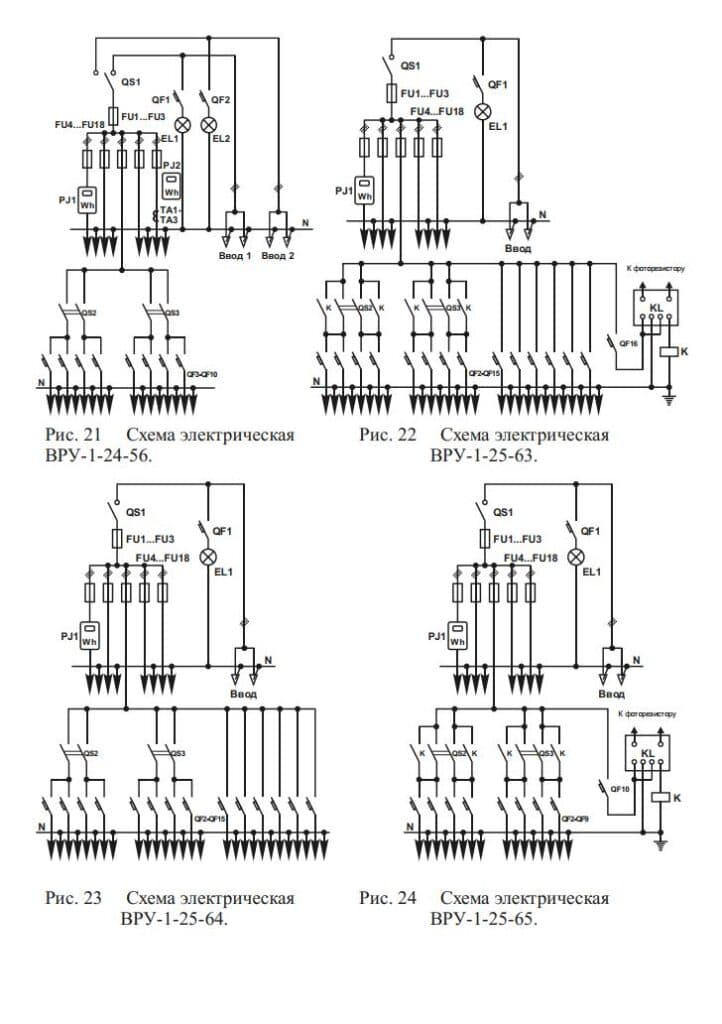

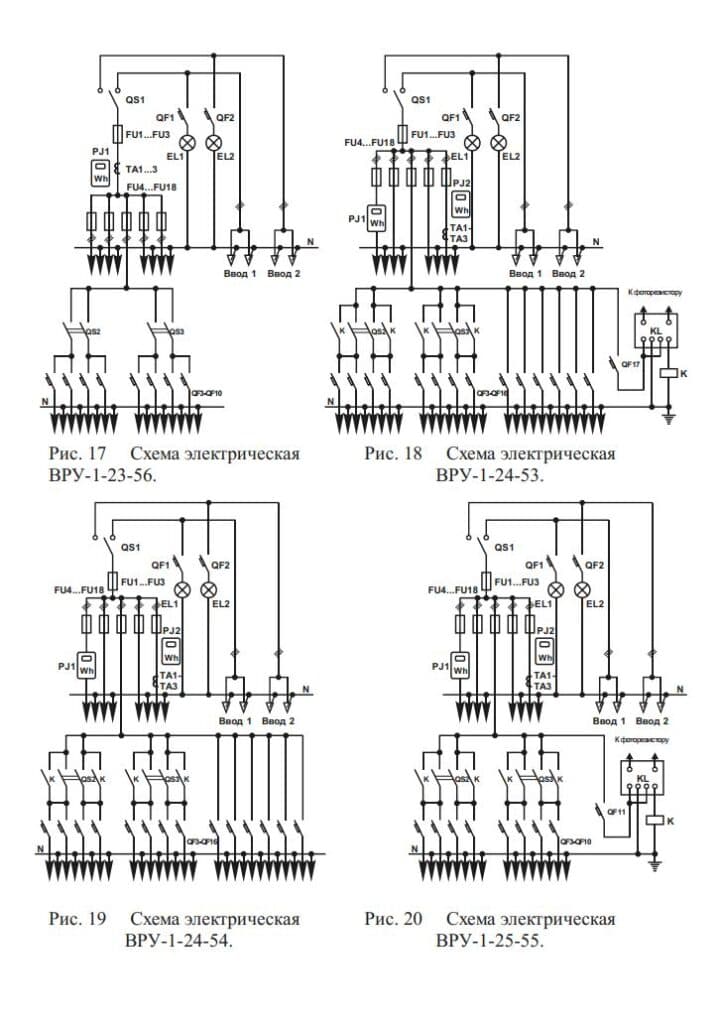

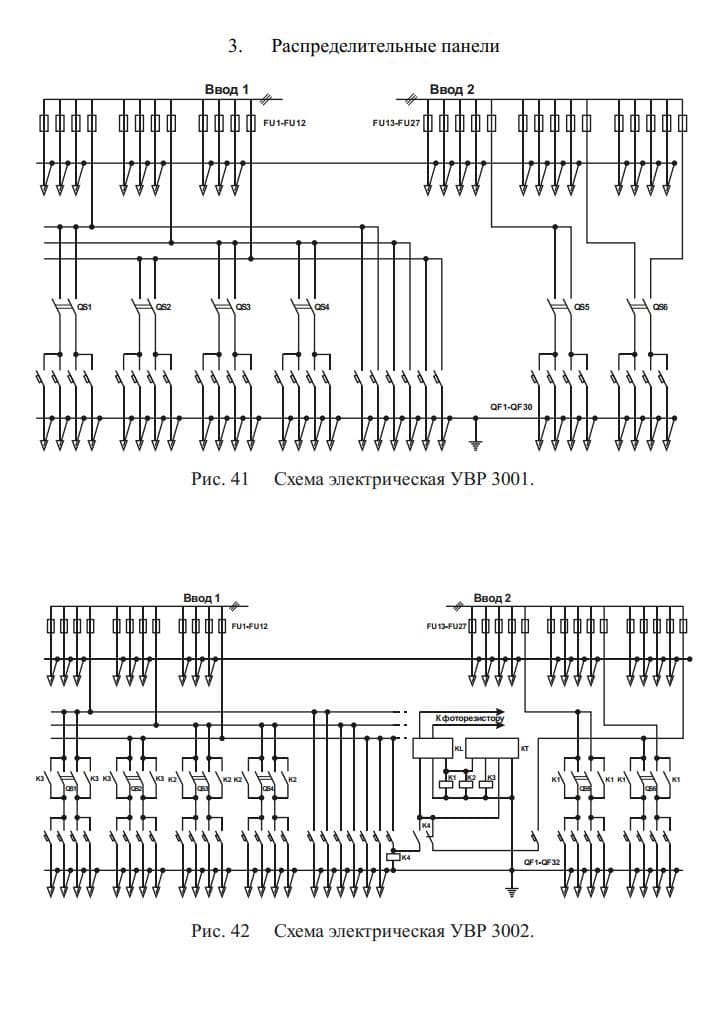

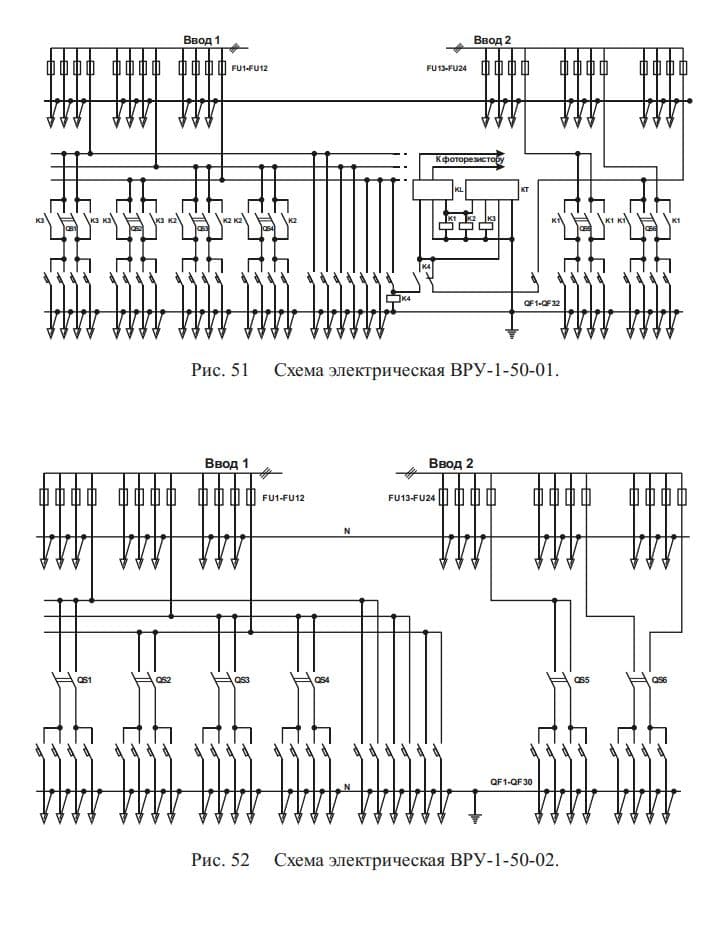

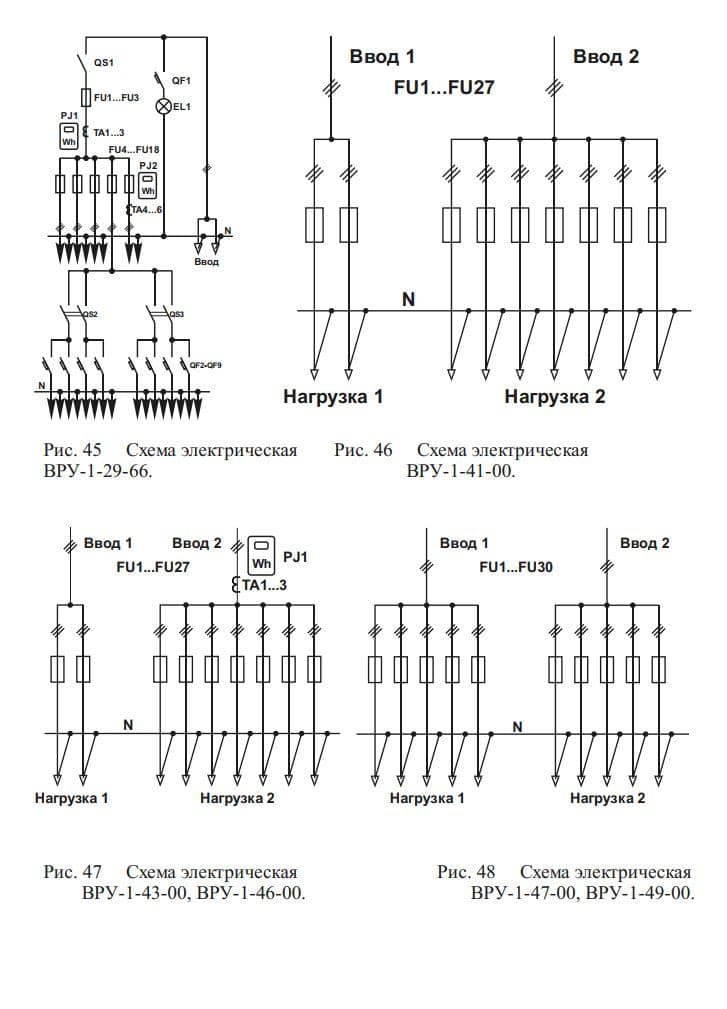

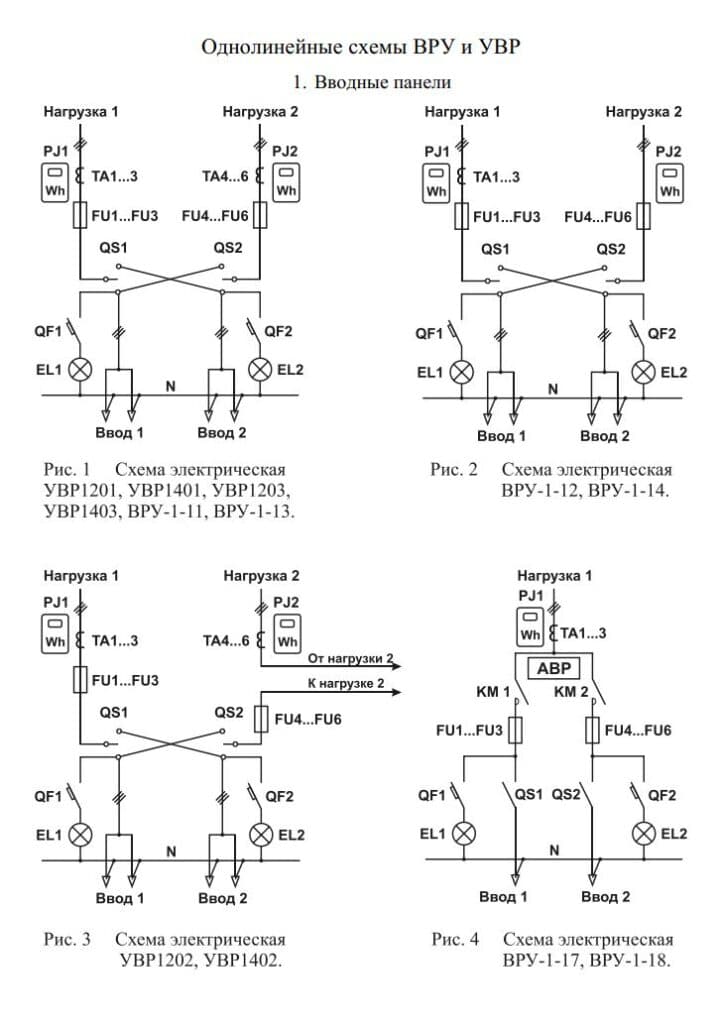

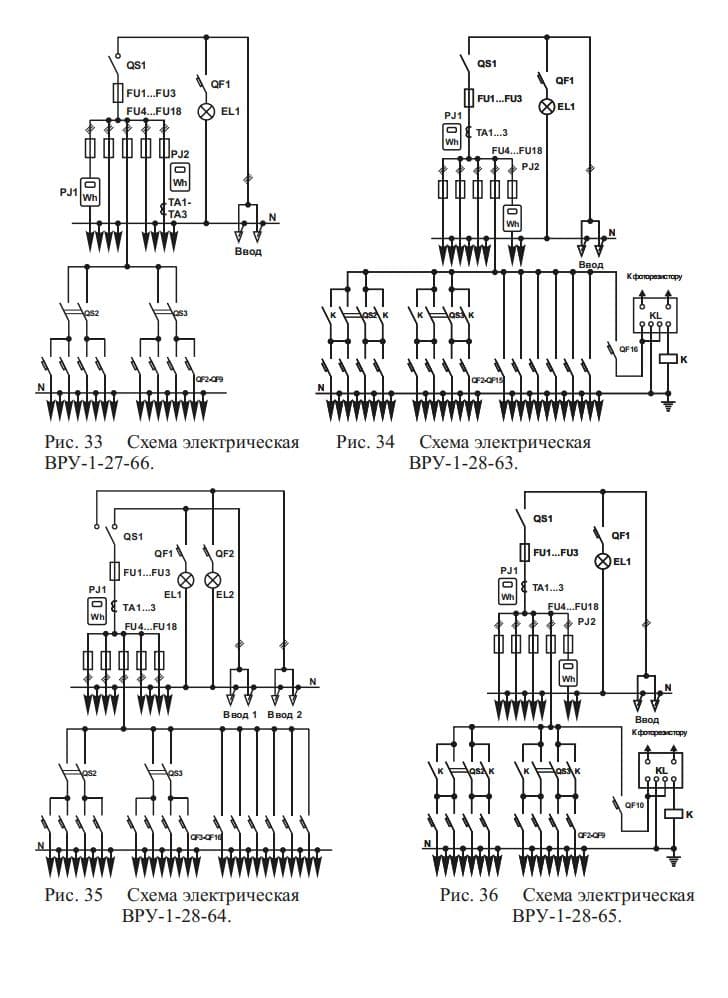

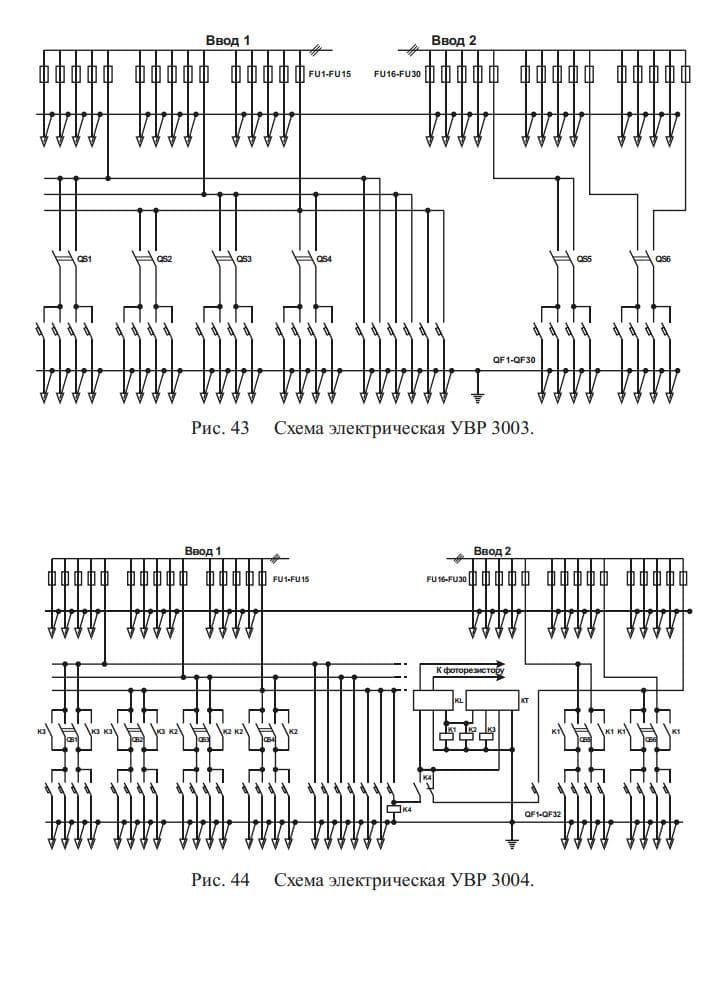

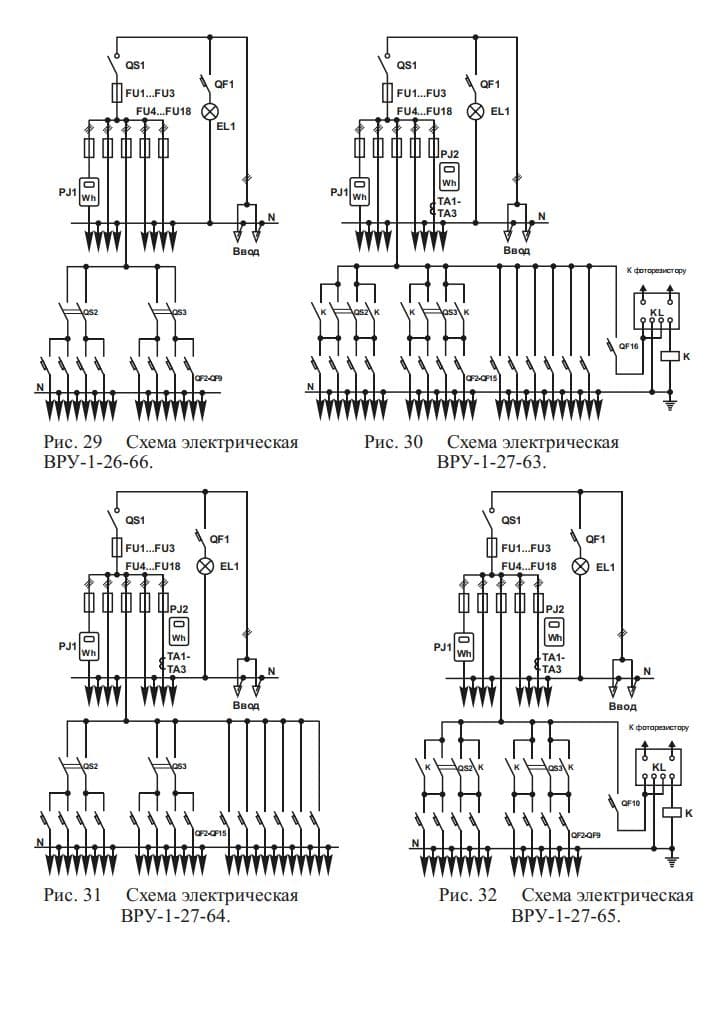

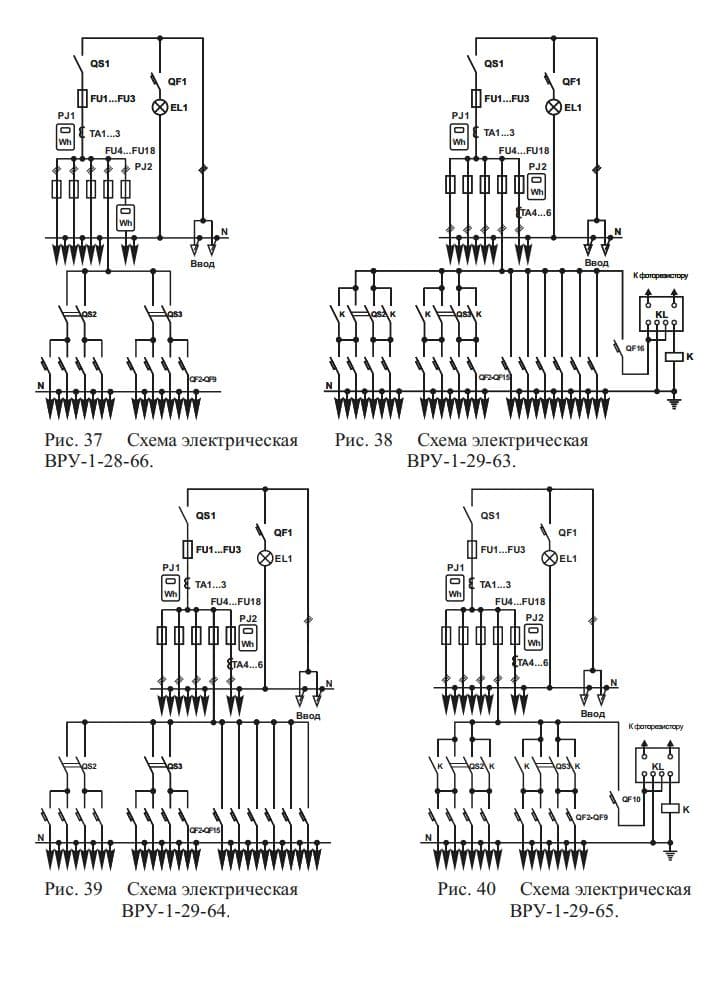

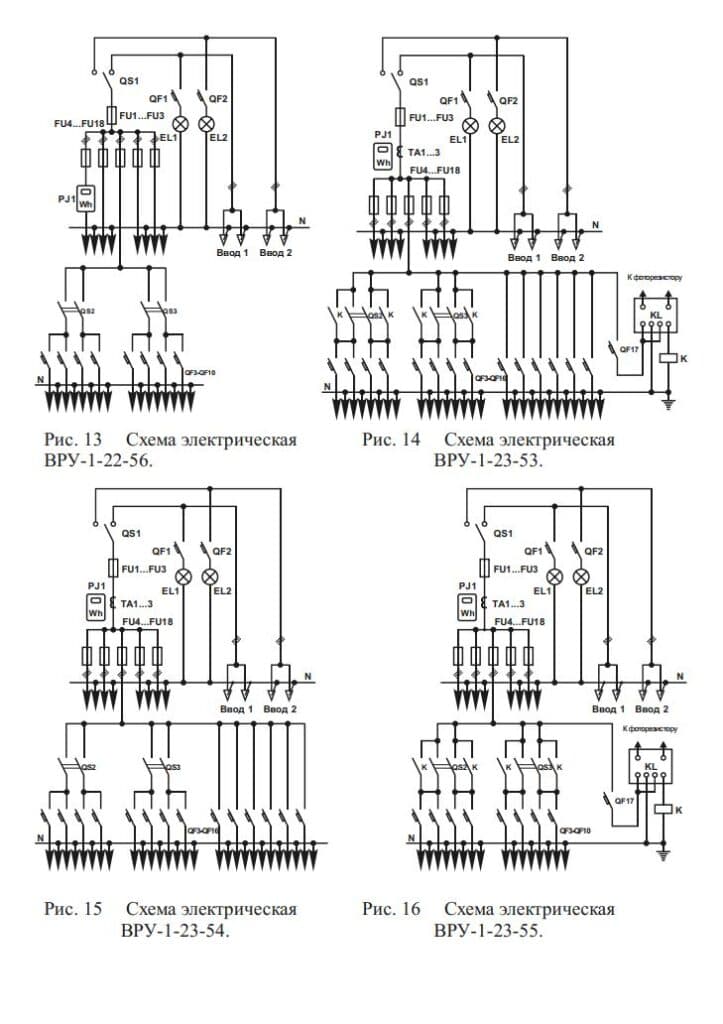

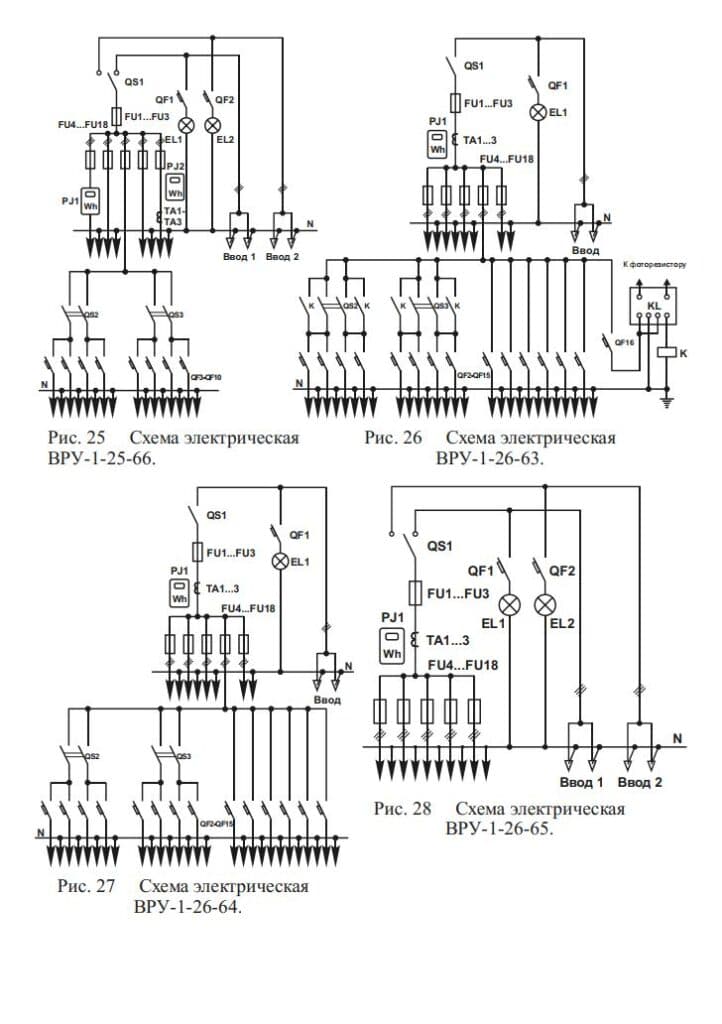

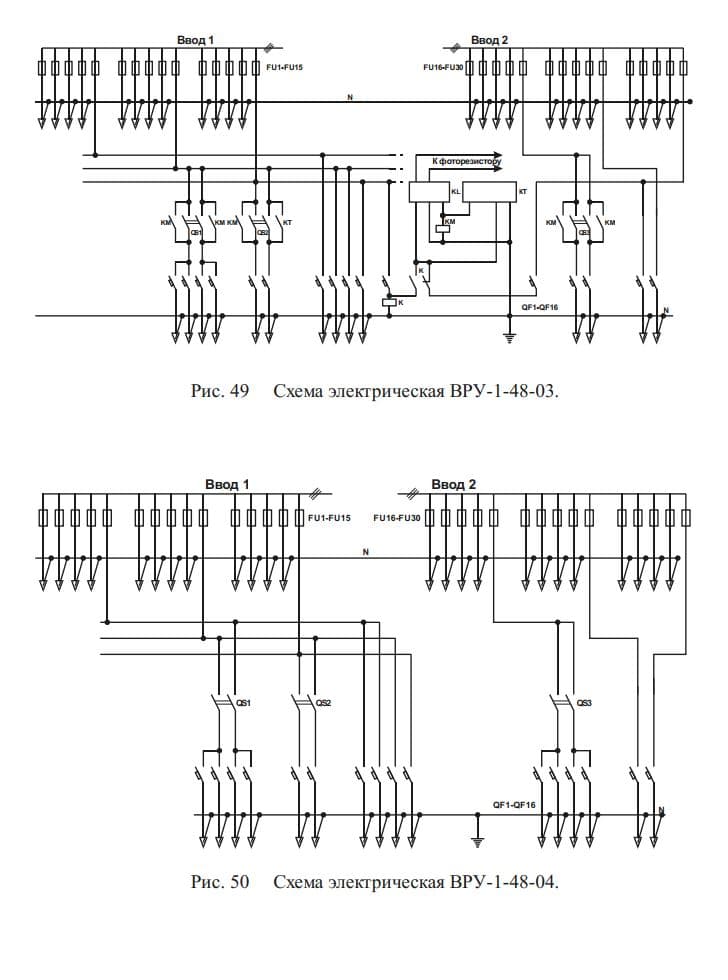

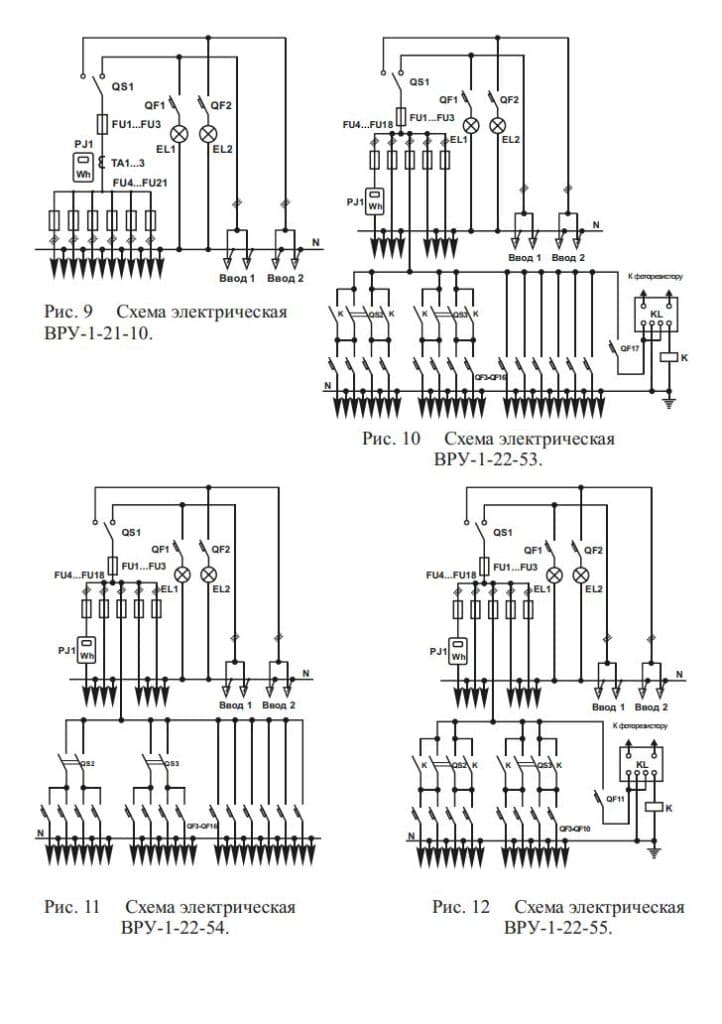

Сітка схем
Показати всі зображення (15)

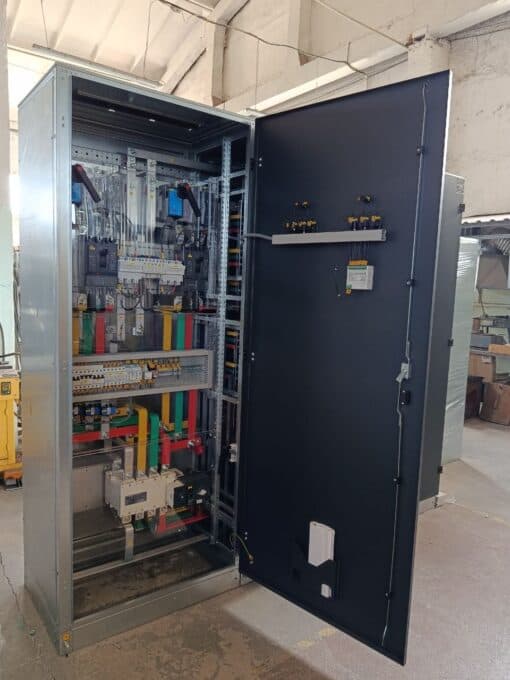

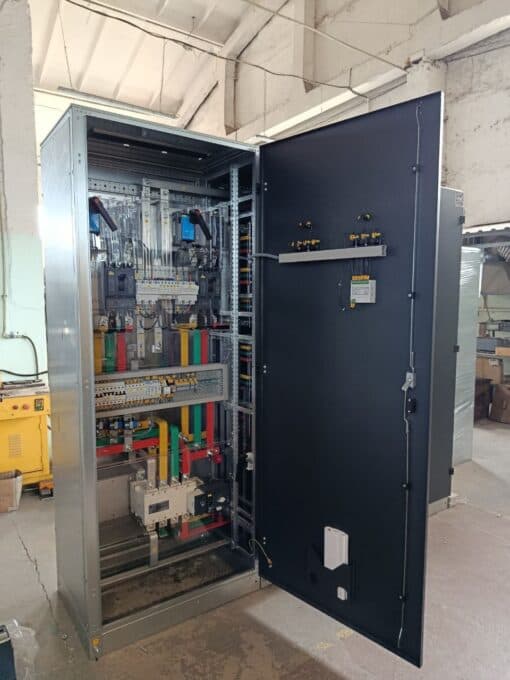

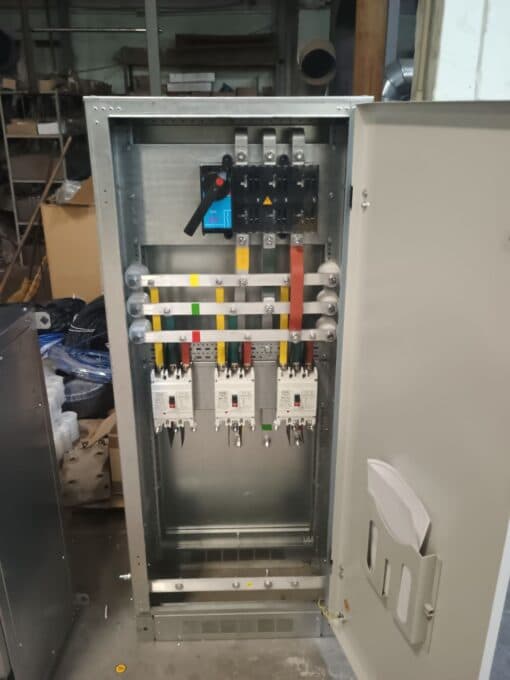

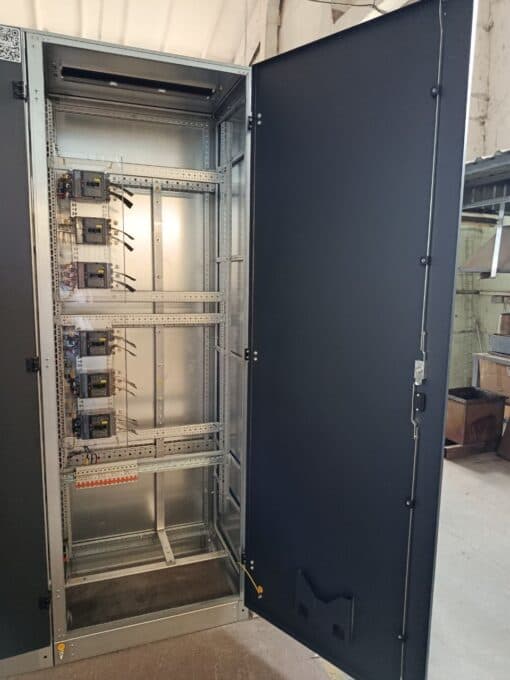

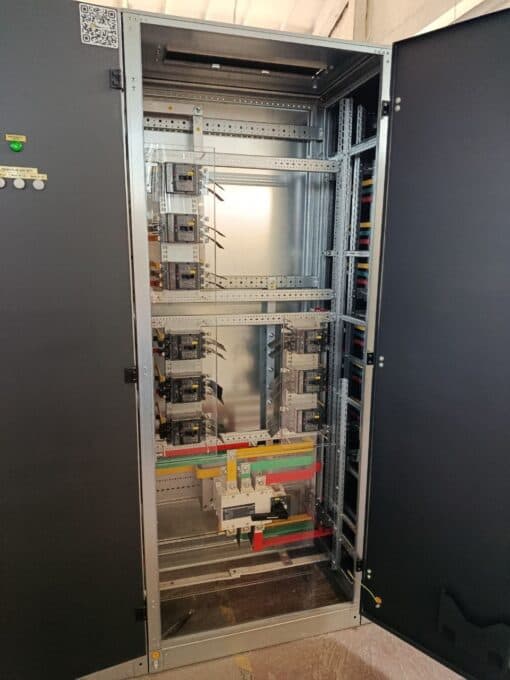

Конструкція шаф РПНН
Опис та призначення
Ввідно-розподільний пристрій (ВРП/УВР) — це низьковольтна щитова збірка 0,4 кВ (380/220 В, 50 Гц) для прийому, розподілу та обліку електроенергії на вводі в будівлю чи об’єкт, із захистом ліній від перевантажень і КЗ. Струм збірки варіюється залежно від схеми, як правило до 1000 А. Номінали, набір апаратури (рубильники, ПН-2/ППН, автомати, трансформатори струму, вузол обліку) і компонування панелей виконуються під проєкт за вашим ТЗ. LK Energy Group — виробник щитового обладнання з Одеси з 2005 року: проєктуємо й виготовляємо ВРП під конкретне завдання, з гарантією та відповідністю чинним стандартам.
