Шафи РУНН
Загальні відомості

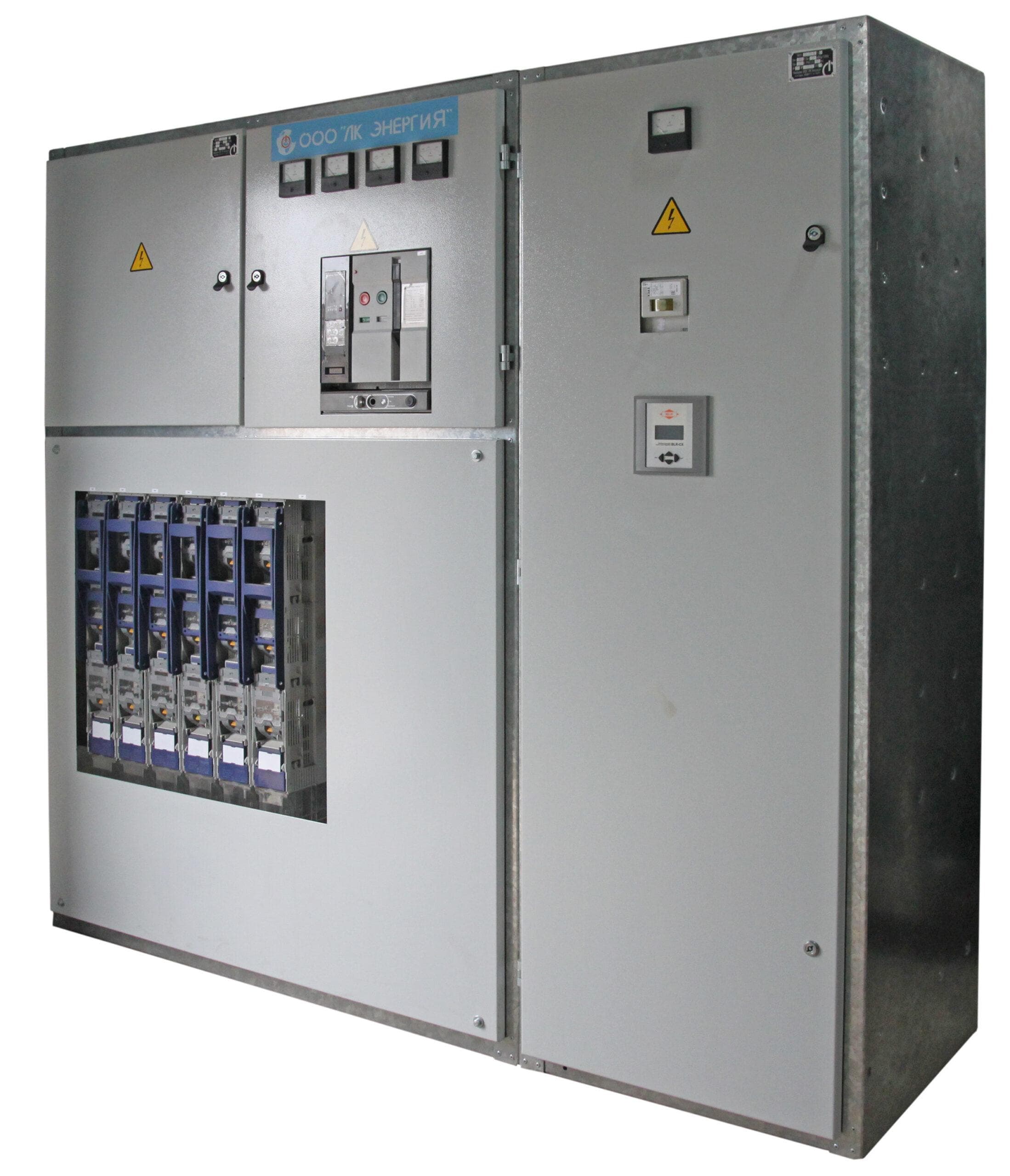

РУНН-Е — низьковольтний комплектний розподільчий пристрій власного виробництва LK Energy Group (виробник щитового обладнання, Одеса, з 2005 року). Призначений для приймання та розподілу електричної енергії трифазного змінного струму частотою 50 Гц напругою 0,4 кВ у мережах із глухозаземленою або ізольованою нейтраллю (TN-C, TN-S, IT), для захисту приєднань від струмів короткого замикання і перевантажень, а також для керування, сигналізації та вимірювання.
РУНН-Е застосовують як розподільчі щити, силові розподільчі пункти, щити й шафи керування та автоматики, а також як розподільчий пристрій з боку нижчої напруги (0,4 кВ) комплектних трансформаторних підстанцій. Шафи з повітряною ізоляцією — без застосування елегазу (SF6); у схемах застосовуються повітряні (ACB) та литого корпусу (MCCB) автоматичні вимикачі (тип — під проєкт).
Виріб виготовляється під конкретний проєкт: схема, склад шаф (введення, обліку, секційного вимикача/роз’єднувача, відхідних ліній, АВР, компенсації реактивної потужності), номінали апаратів, номінальні та витримувані струми короткого замикання, переріз і матеріал збірних шин, ступінь захисту оболонки та габарити визначаються завданням замовника (опитувальним листом / ТЗ).
РУНН-Е виготовляються за ТУ У 27.1-40132794-003:2016 і відповідають нормативним документам: ДСТУ EN IEC 61439-1:2022; ДСТУ EN IEC 61439-2:2022; ДСТУ EN 60529:2018; ГОСТ 15150-69.
| Назва параметра | Значення |
|---|---|
| Номінальна напруга, кВ | 0,4 |
| Номінальна частота, Гц | 50 |
| Кліматичне виконання за ГОСТ 15150 | У3 |
| Діапазон робочих температур навколишнього середовища, °C | −45…+40 |
| Умови обслуговування | одностороннє |
| Номінальний струм РУНН / збірних шин, А | під проєкт / ТЗ |
| Номінальний струм відхідних ліній, А | під проєкт / ТЗ |
| Номінальний короткочасний витримуваний струм (Icw), кА | під проєкт / ТЗ |
| Номінальний умовний струм короткого замикання (Icc), кА | під проєкт / ТЗ |
| Ступінь захисту оболонки за ДСТУ EN 60529 | під проєкт / ТЗ |
Конструкція забезпечує зручне розведення й під’єднання живильних кабелів під час монтажу, а в експлуатації — виконання робіт на окремому фідері без вимкнення всієї секції. Матеріал і переріз ошиновки, спосіб з’єднання шин визначаються проєктом.

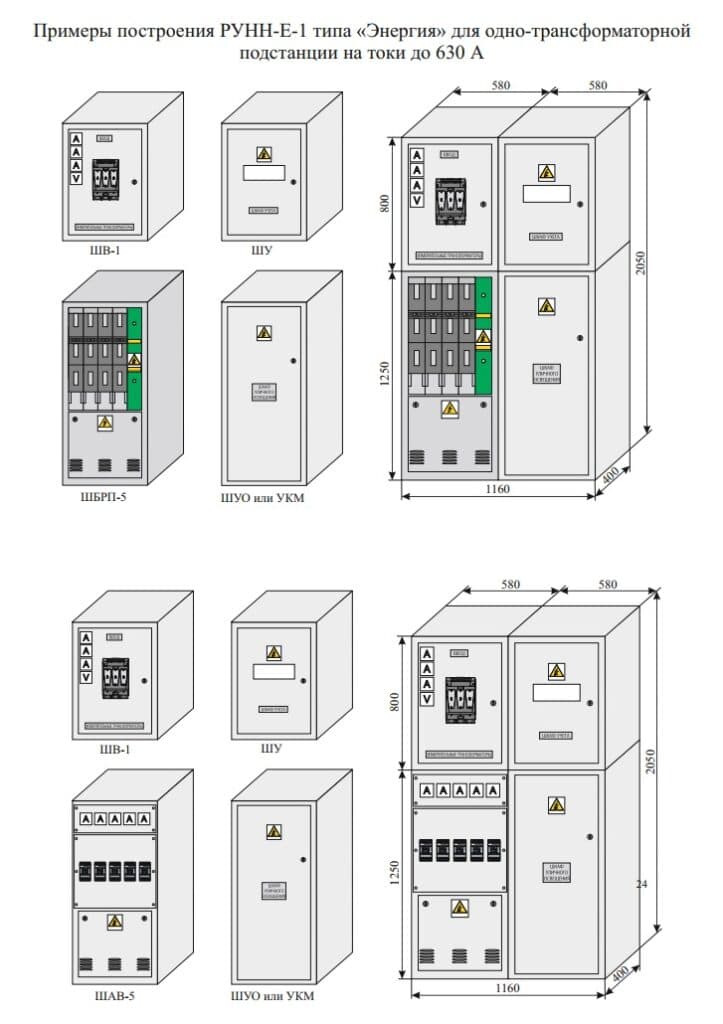

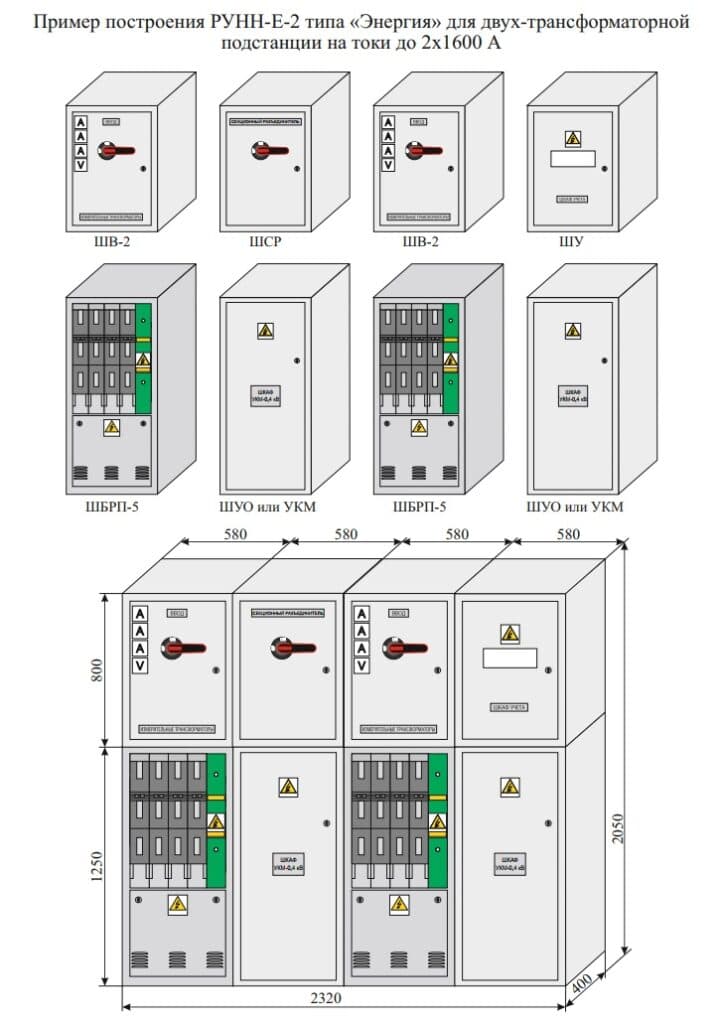

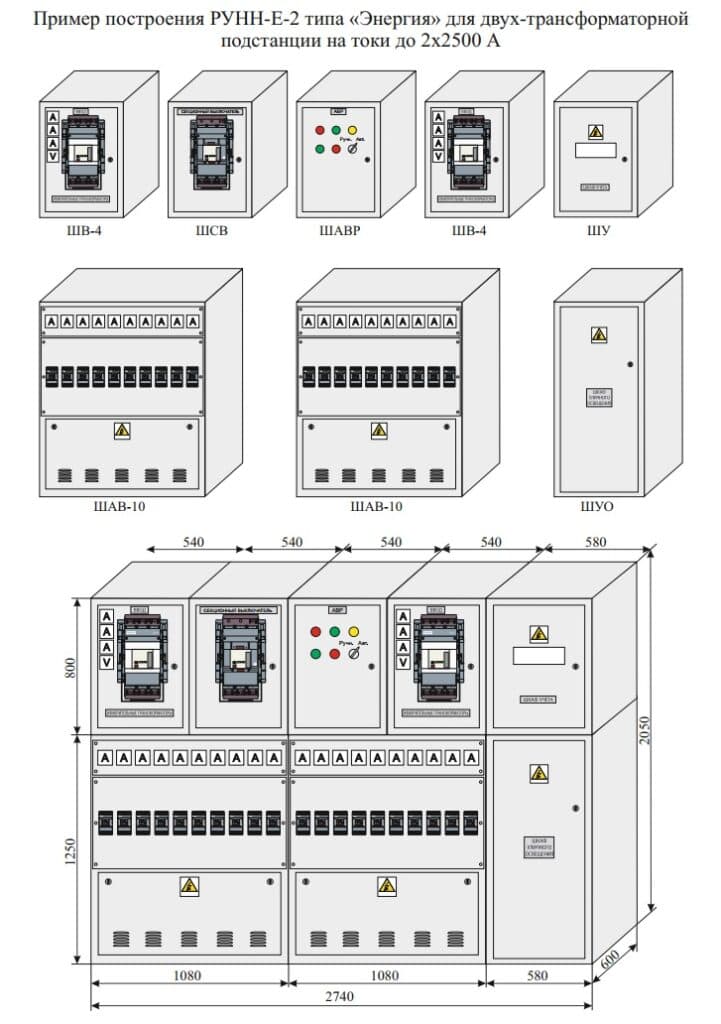

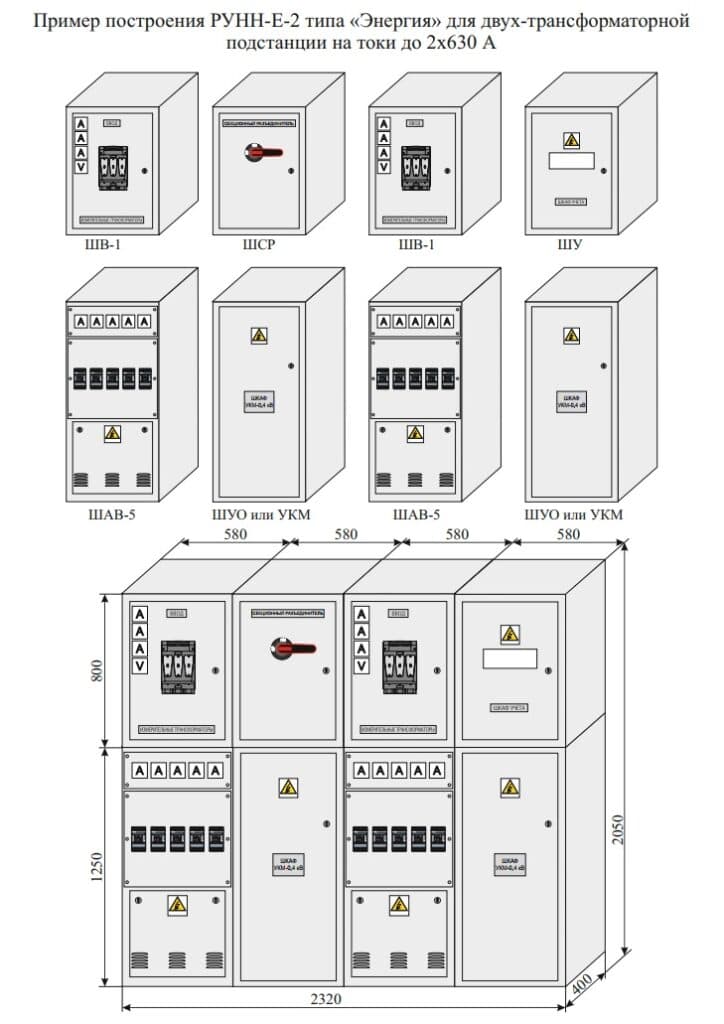

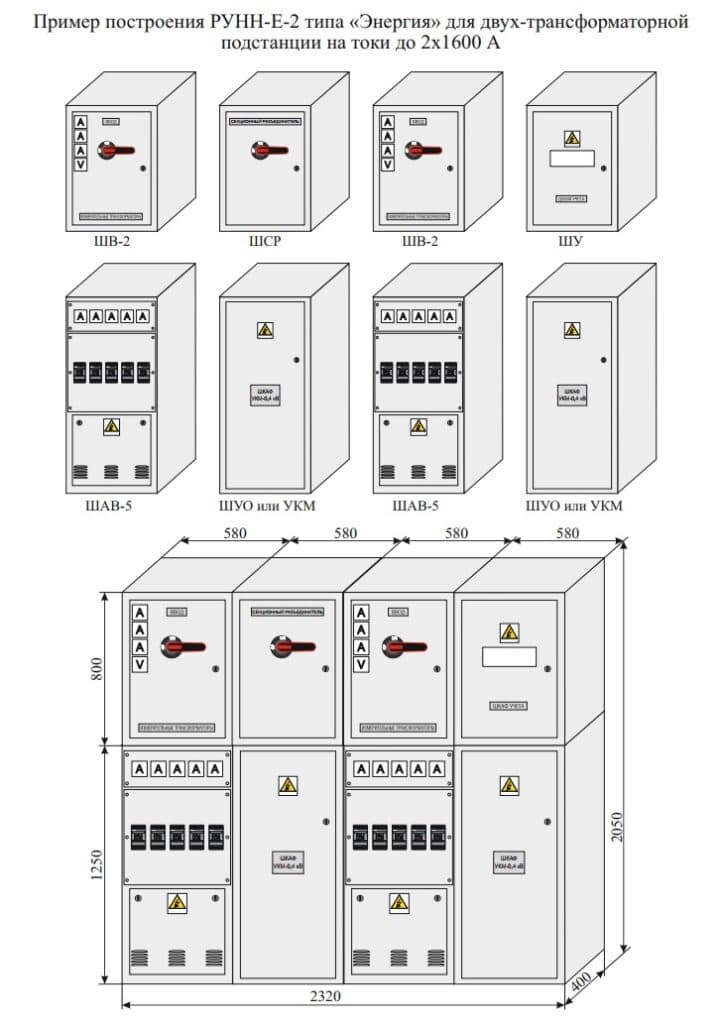

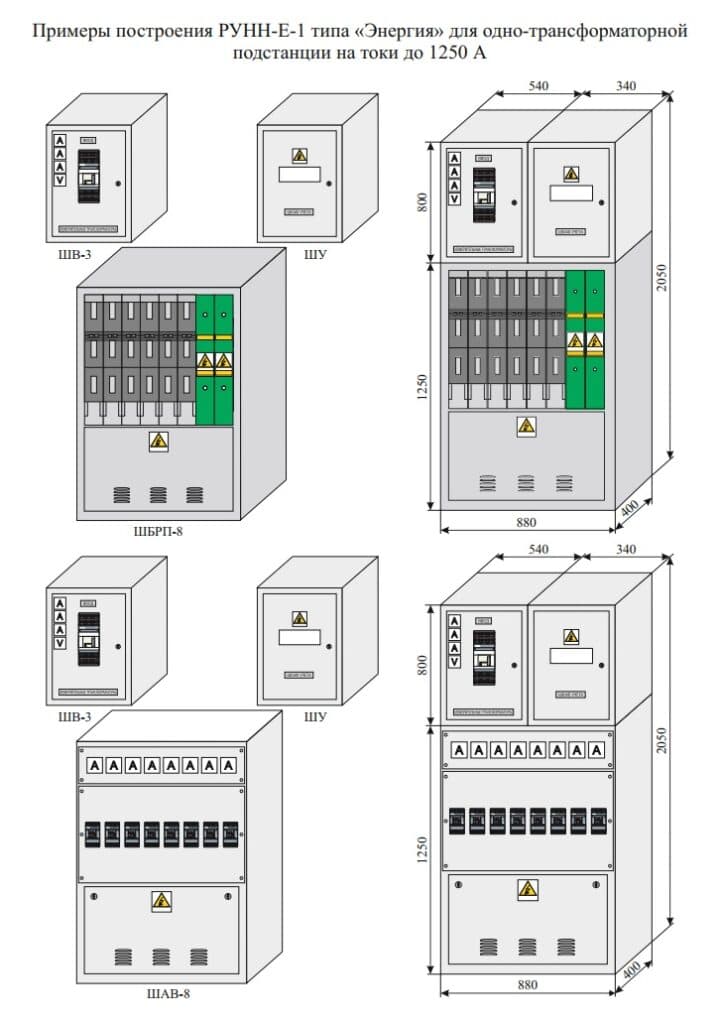

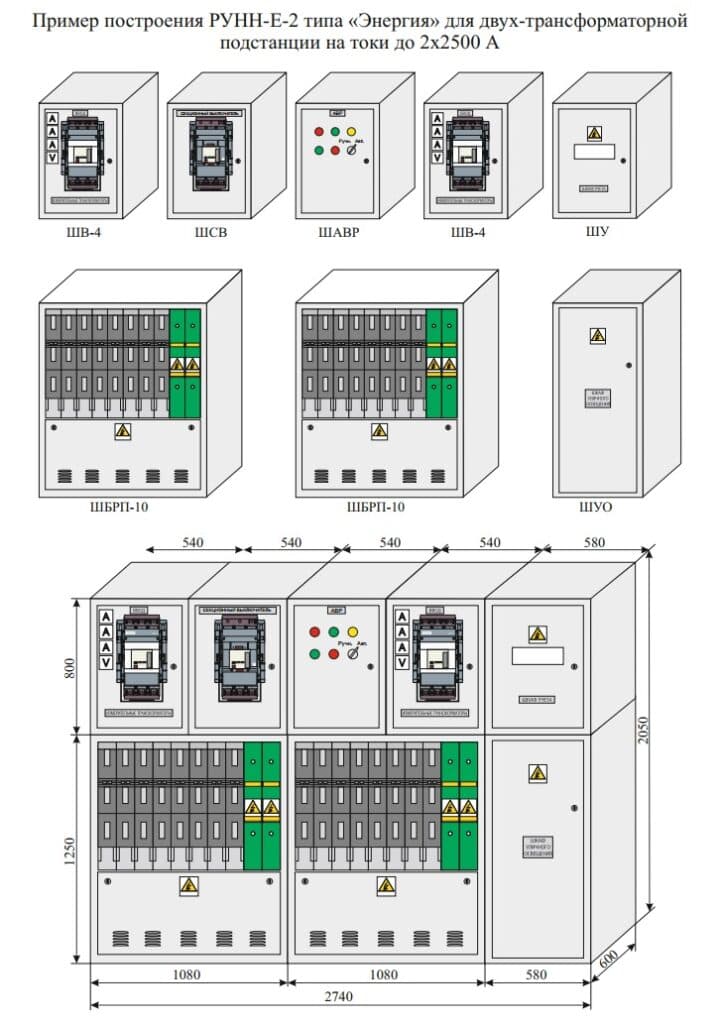

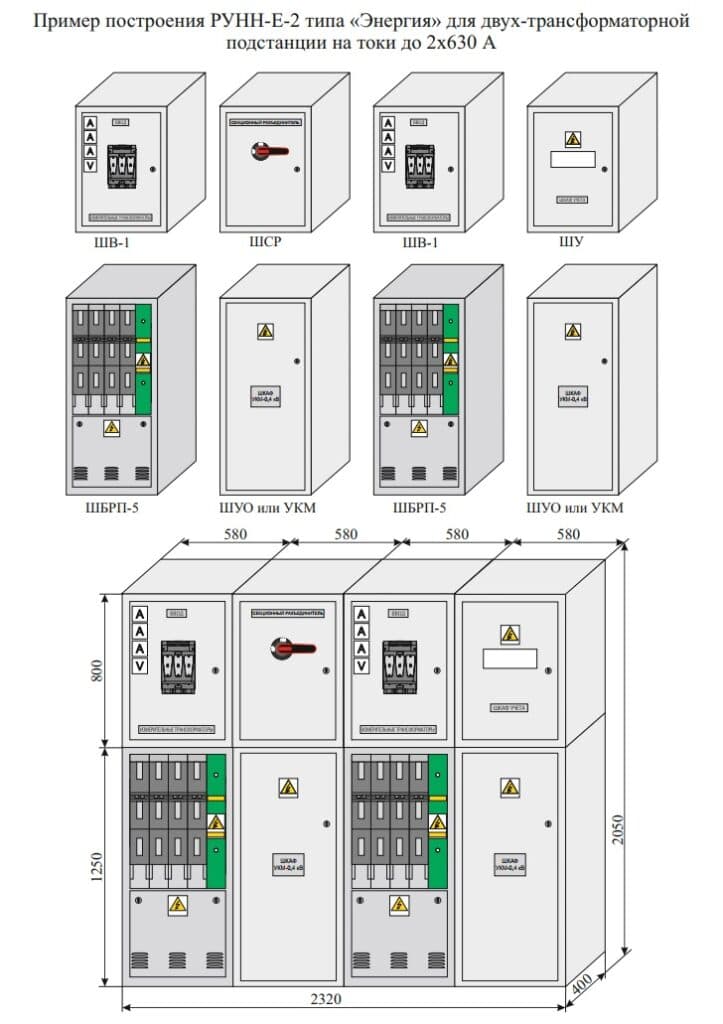

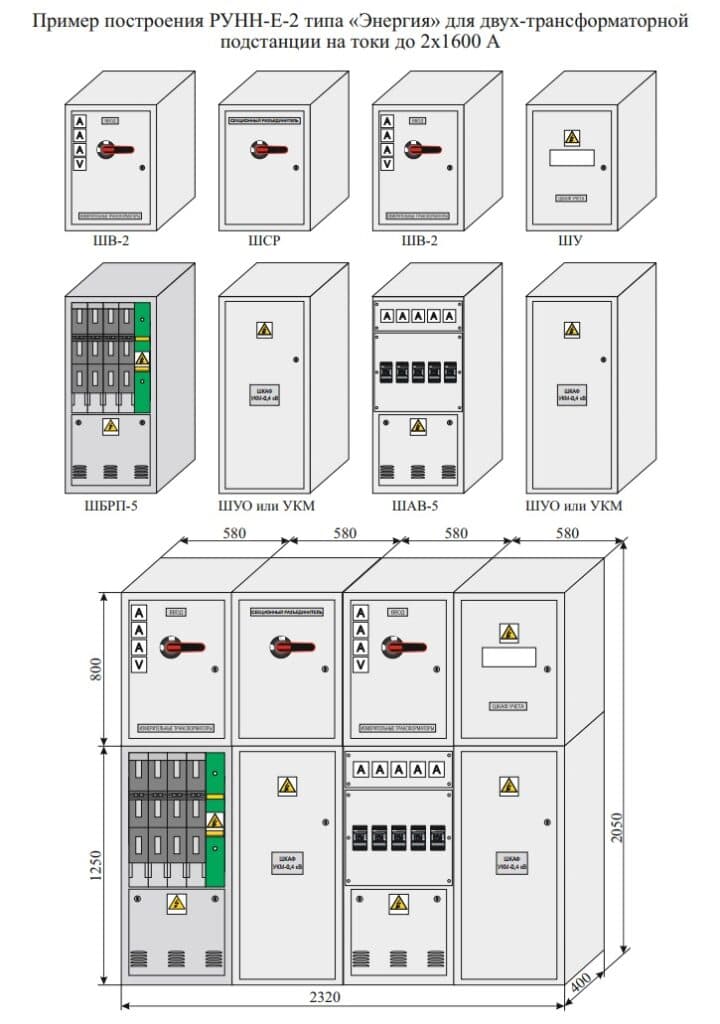

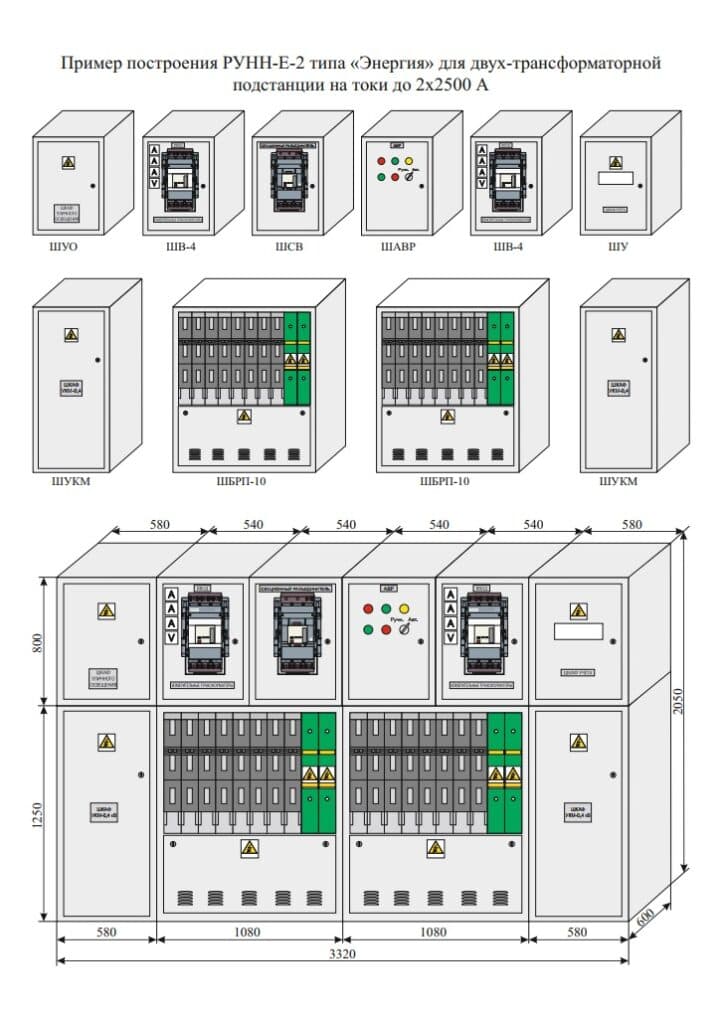

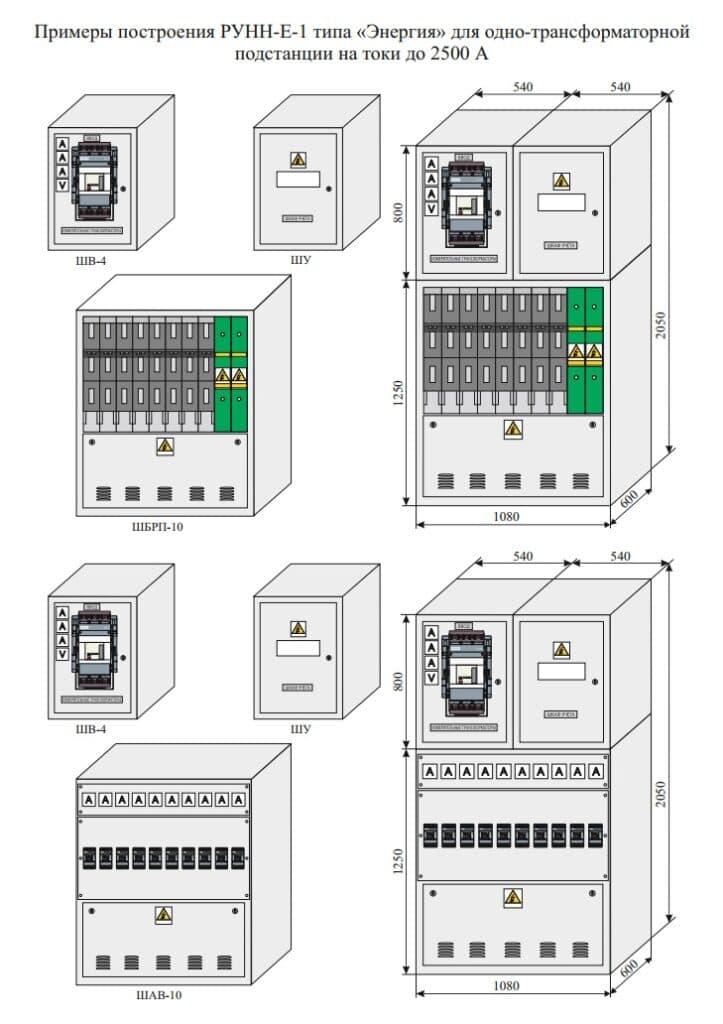

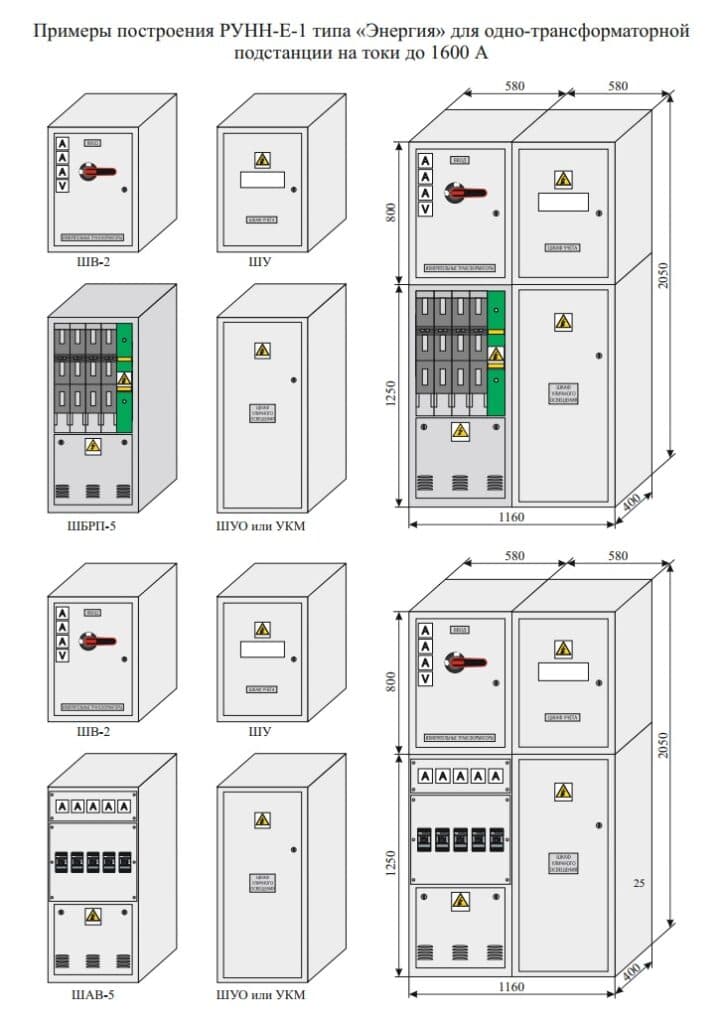

Приклади побудови
Показати всі зображення (12)

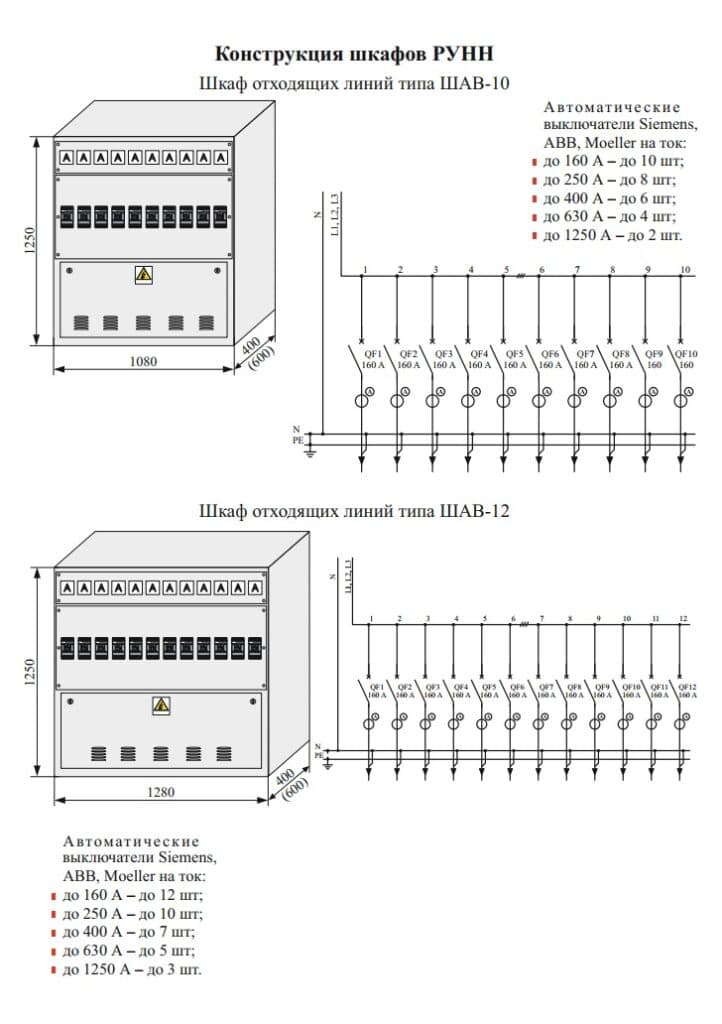

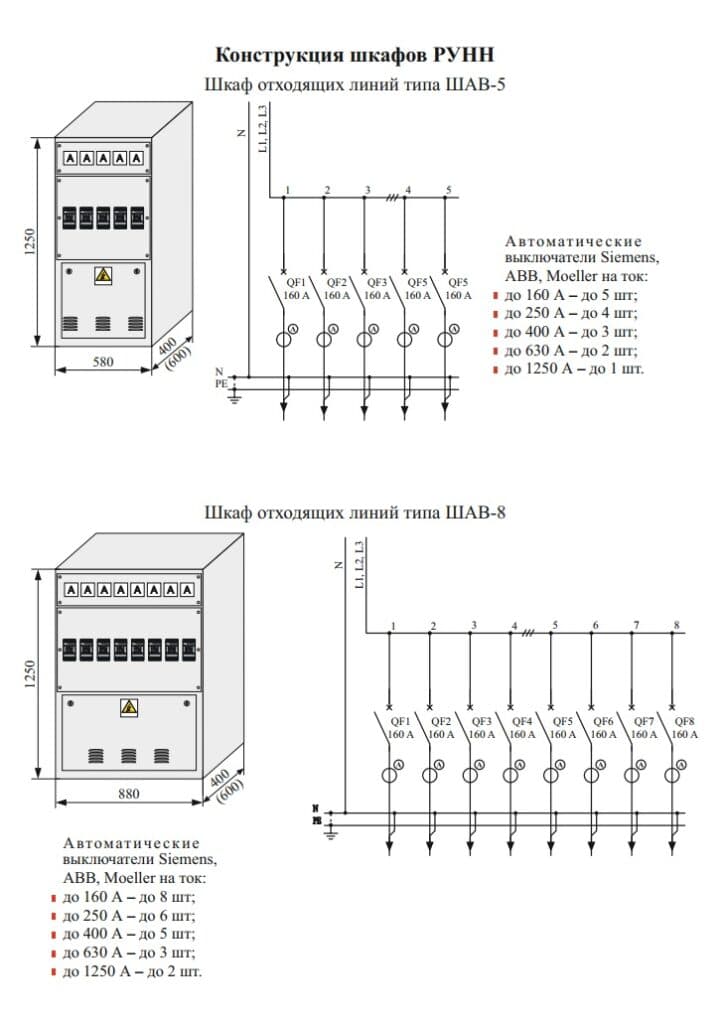

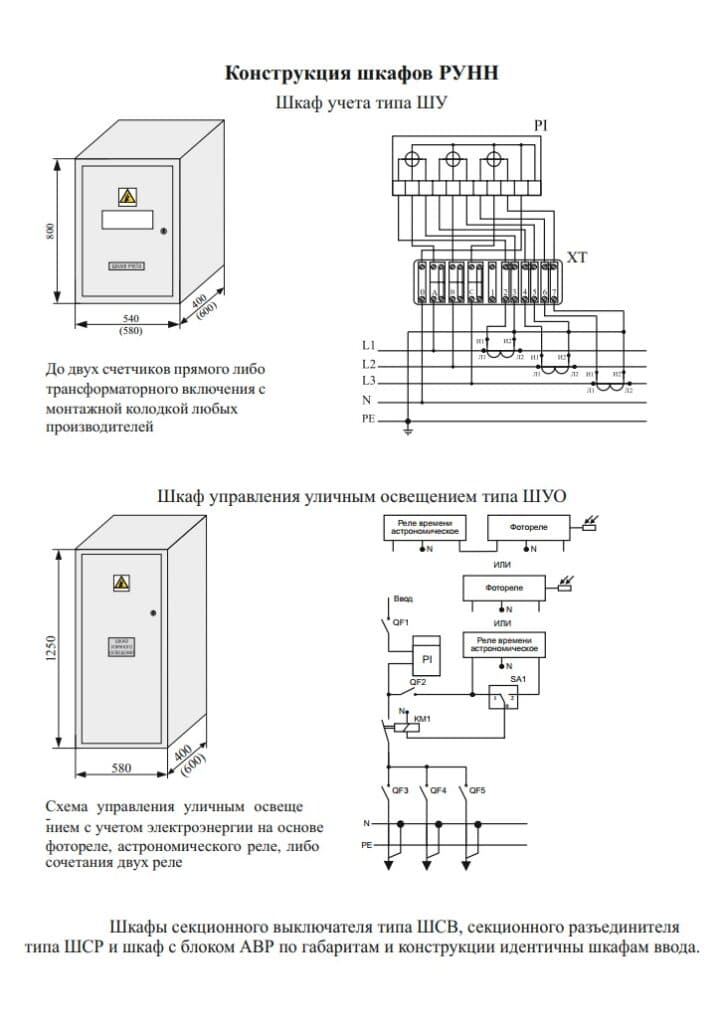

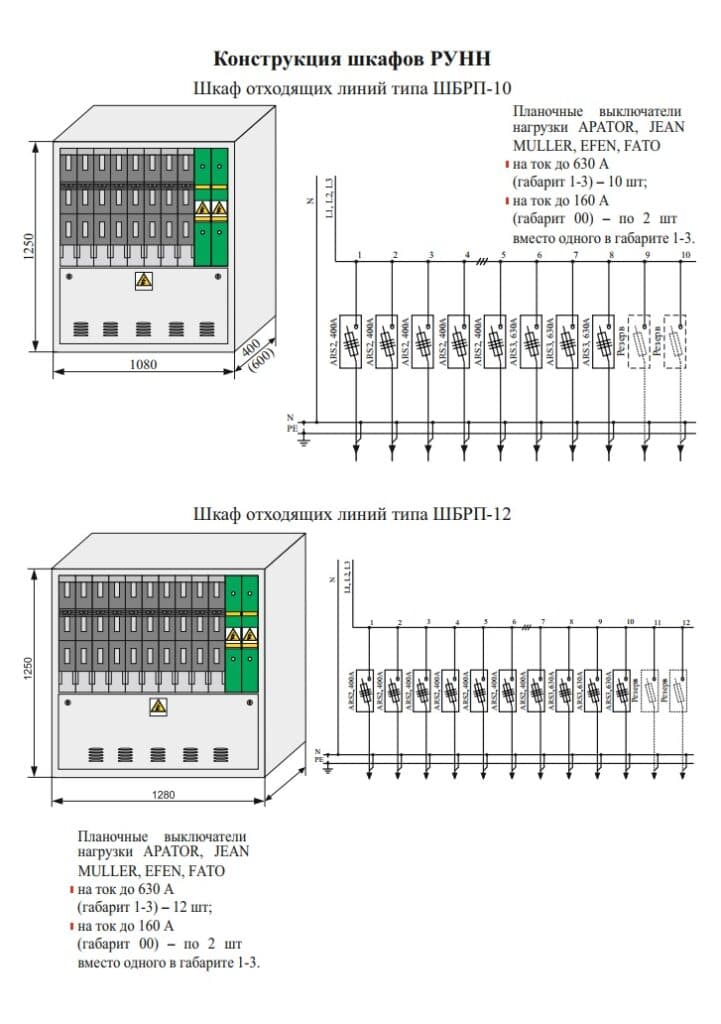

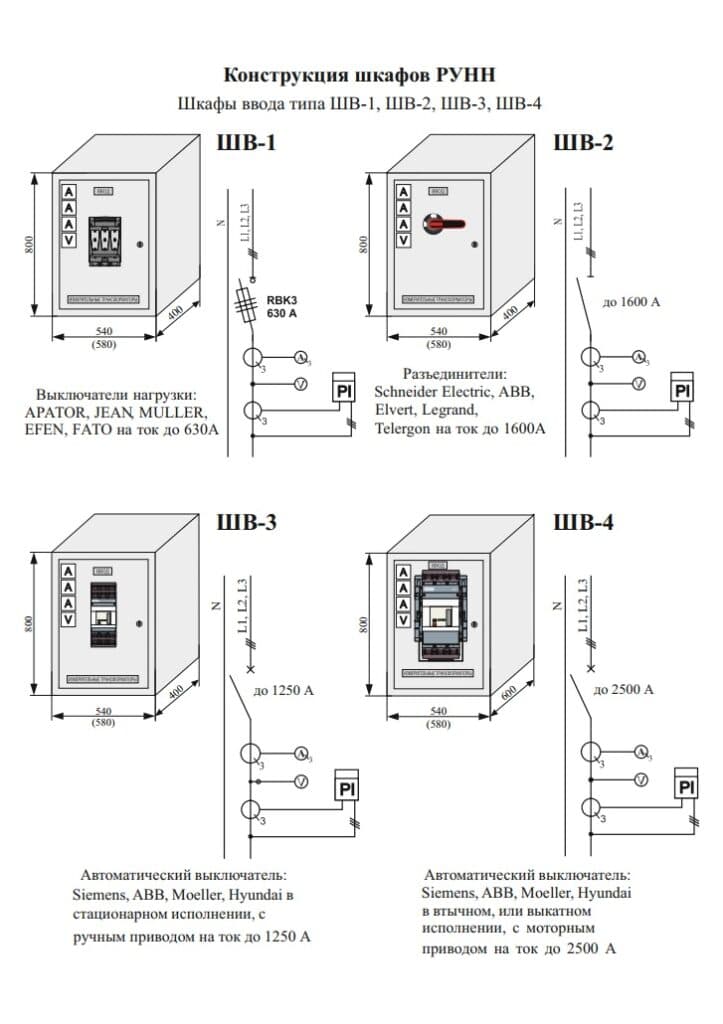

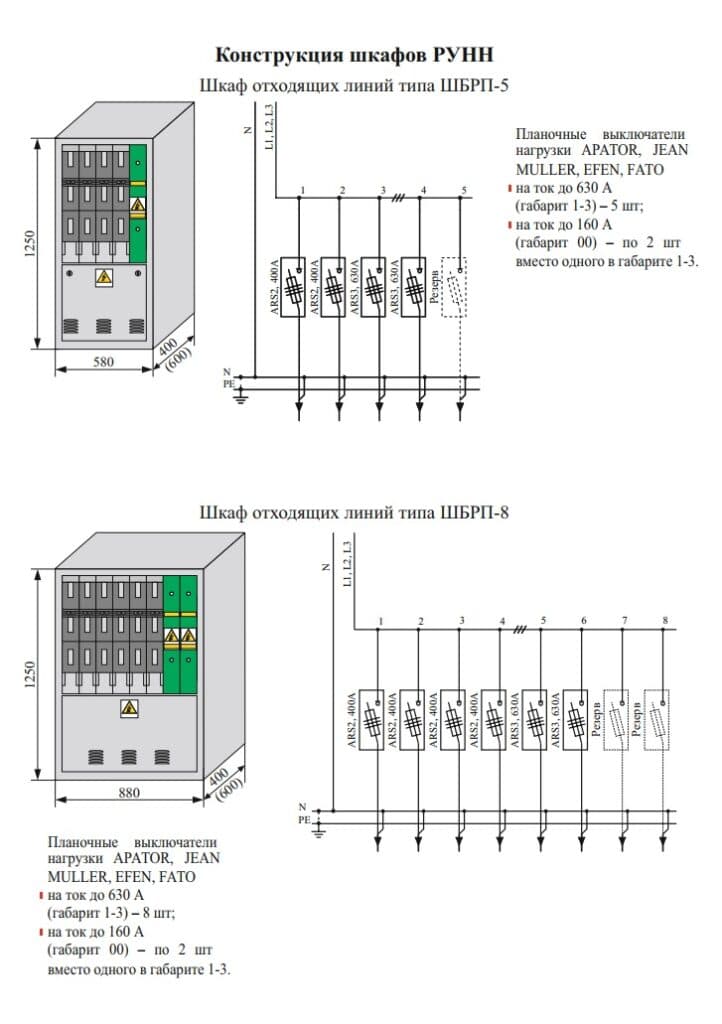

Конструкція шаф РУНН
Опис та призначення
Шафи РУНН-Е — це низьковольтний комплектний розподільчий пристрій 0,4 кВ для приймання та розподілу електроенергії трифазного струму 50 Гц, захисту від КЗ і перевантажень, керування, сигналізації та вимірювання. Застосовуються як ГРЩ, силові розподільчі пункти, шафи АВР і конденсаторних установок, а також як РУНН з боку 0,4 кВ комплектних трансформаторних підстанцій (КТП/БКТП). Кліматичне виконання У-3, робочий діапазон −45…+40 °C. LK Energy Group — виробник щитового обладнання з Одеси (з 2005): шафи виготовляємо на власному виробництві за ТУ У 27.1-40132794-003:2016, номінали та компонування — під проєкт або ТЗ замовника.
