Панелі розподільних щитів типу ЩО 90 на струми до 4000А
Загальні відомості

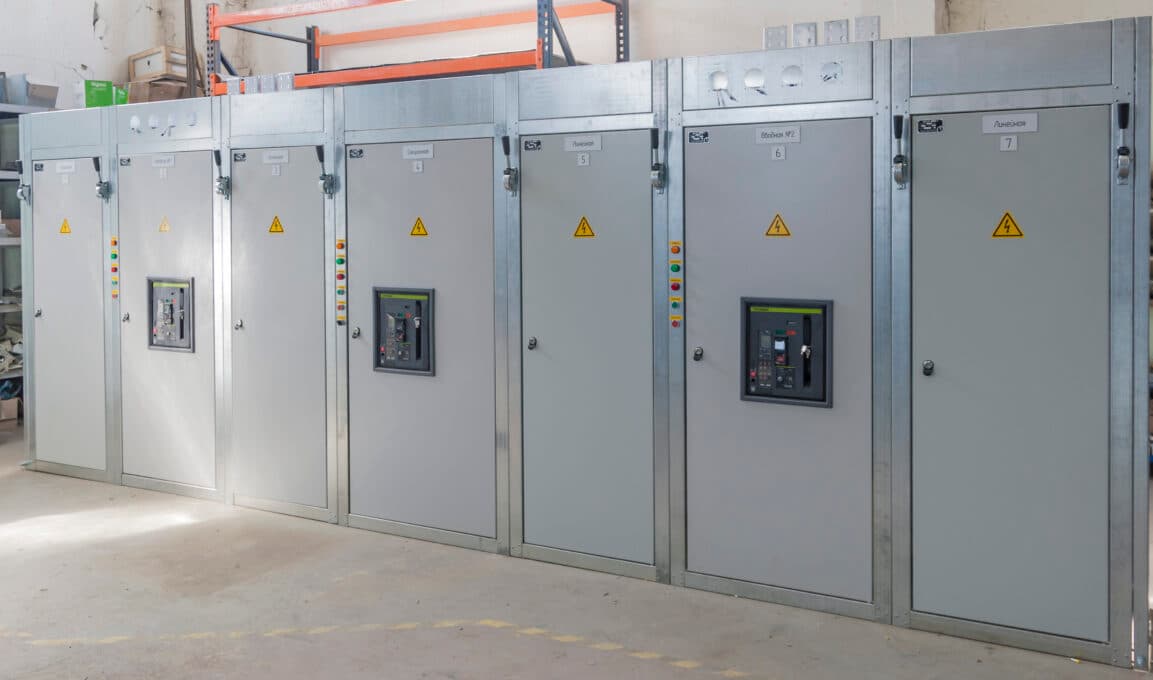

Панелі розподільних щитів типу ЩО-90 призначені для приймання та розподілу електричної енергії напругою 0,23/0,4 кВ трифазного змінного струму частотою 50 Гц, а також для захисту ліній, що відходять, від перевантажень і струмів короткого замикання. Панелі застосовуються в розподільних пристроях із системами заземлення TN-C, TN-C-S, TN-S та IT; щит збирається з окремих панелей ЩО-90 й обслуговується з фасадного боку.

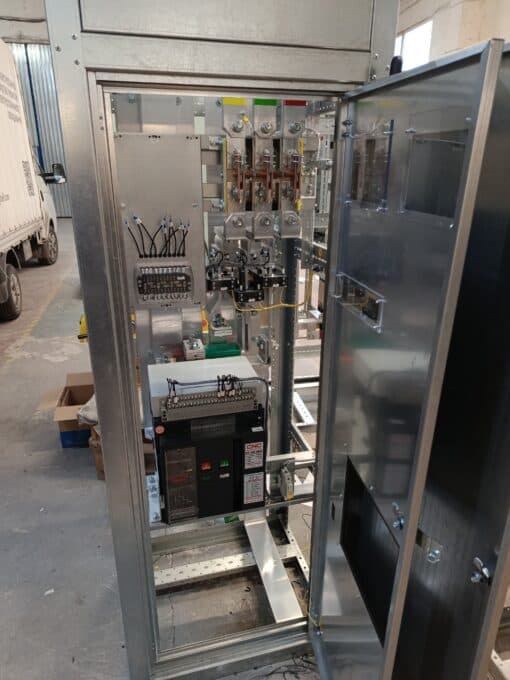

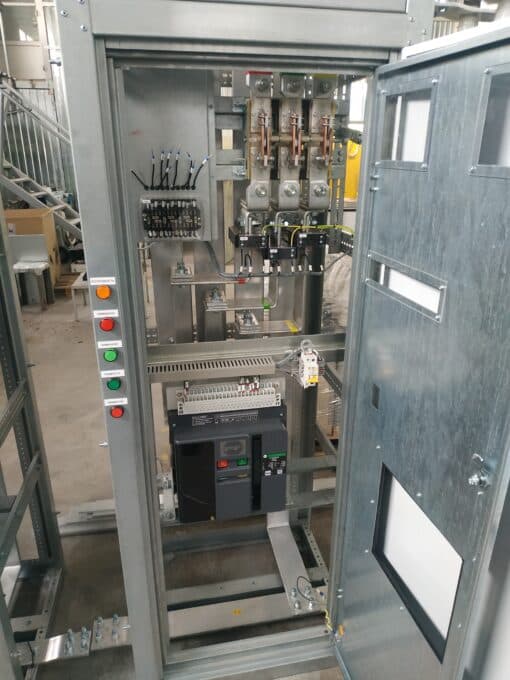

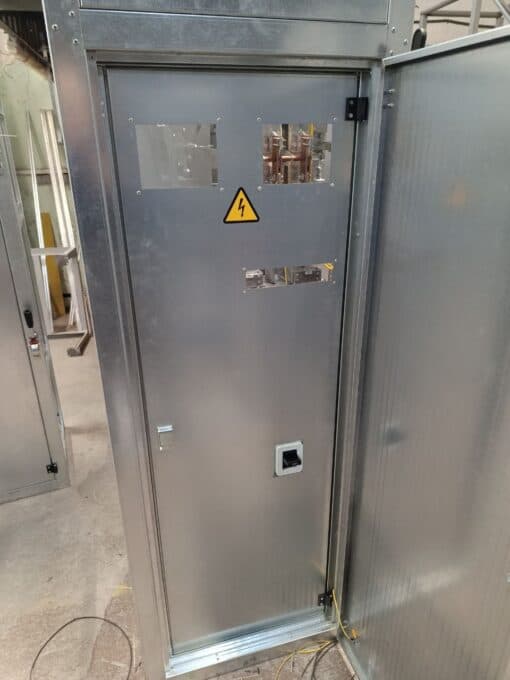

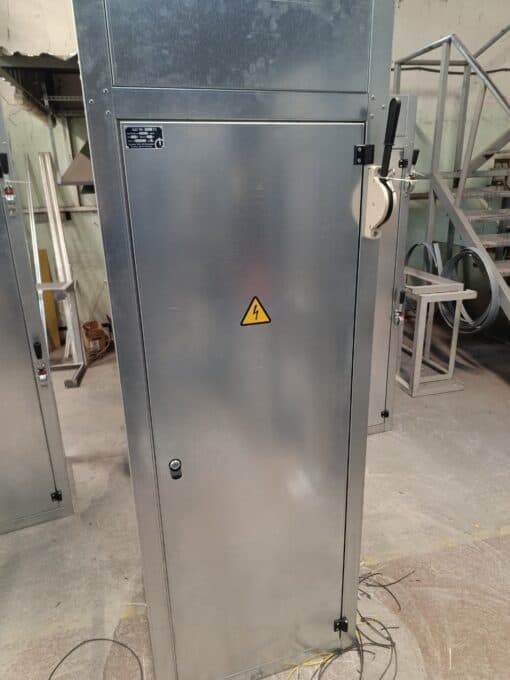

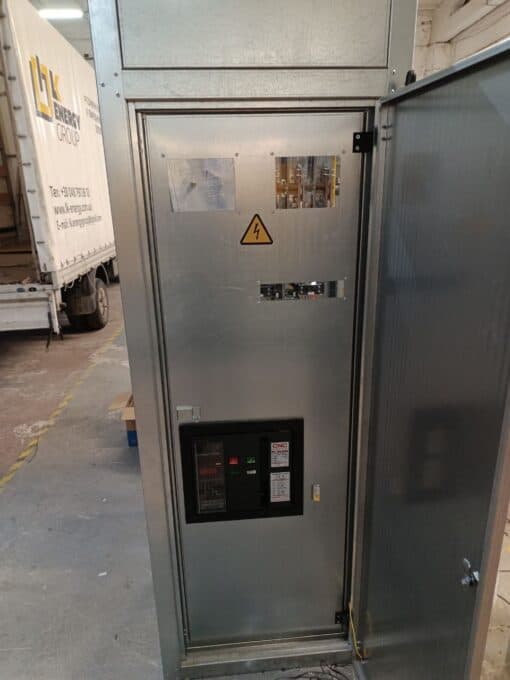

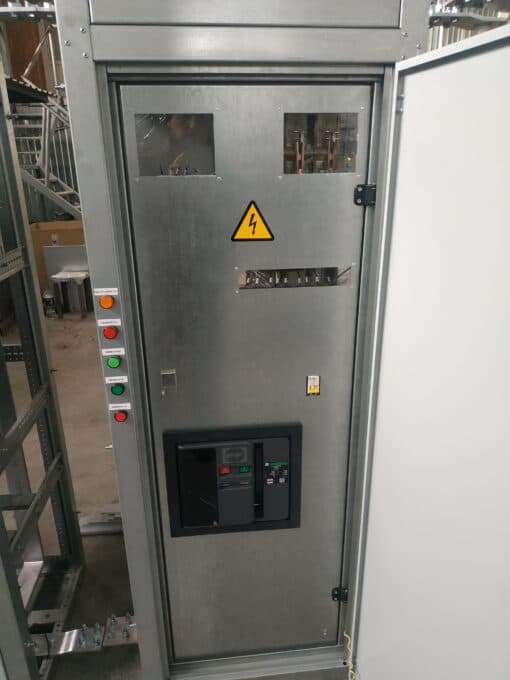

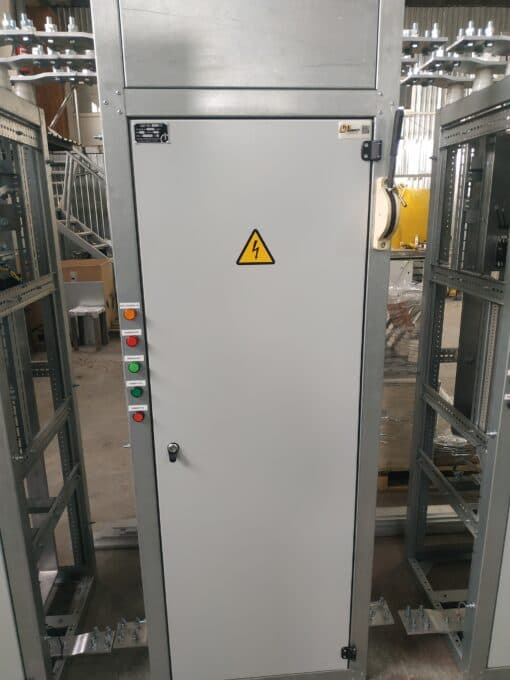

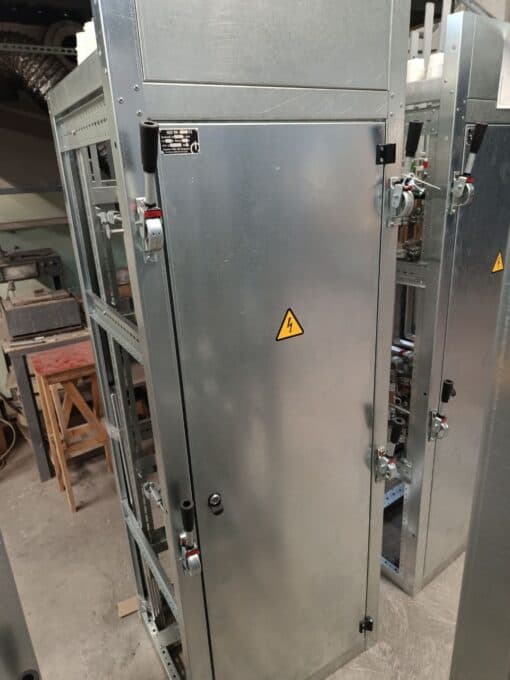

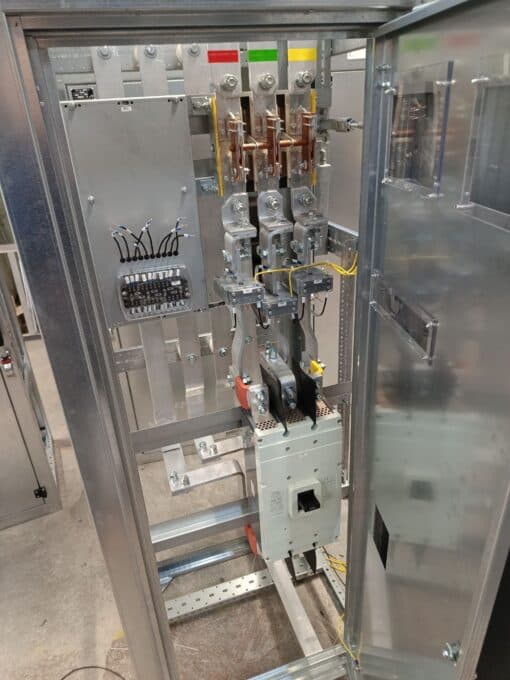

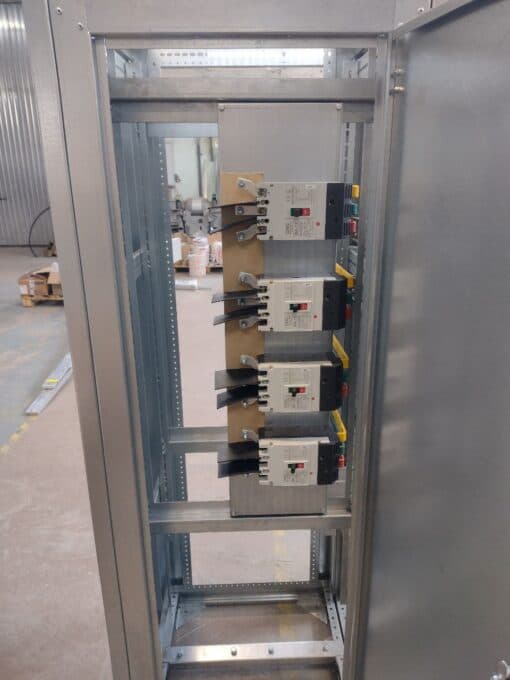

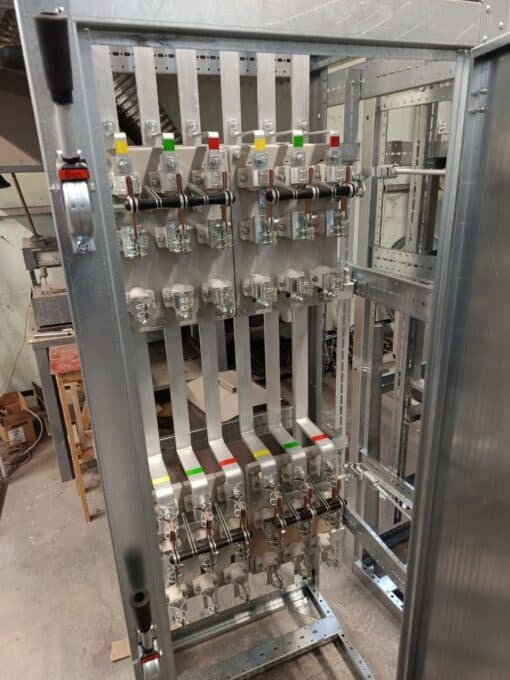

За типом головних кіл панелі поділяються на ввідні, лінійні, секційні, комбіновані, торцеві та шинні мости. Кожна панель — збірна конструкція з оцинкованих листогнутих профілів із встановленими комутаційно-захисними апаратами та електровимірювальними приладами; двері опціонально фарбуються порошковою фарбою за RAL на вибір замовника. На 0,4 кВ застосовуються апарати повітряні (ACB) та литого корпусу (MCCB). LK Energy Group виготовляє панелі ЩО-90 під проєкт замовника: схема головних кіл, номінали апаратів, номінальні та робочі струми, переріз збірних шин, стійкість до струмів КЗ, кількість ліній, що відходять, а також комплектація (внутрішні двері, цоколь, приставки для шинних/кабельних вводів, пломбування, захисні екрани) визначаються опитувальним листом і технічним завданням. Типовий приклад габариту панелі — 700×600×2000 мм (Ш×Г×В). LK Energy Group — виробник щитового обладнання з Одеси.
Технічні характеристики
| Номінальна напруга головних та допоміжних кіл, кВ | 0,23 / 0,4 |
| Номінальна частота, Гц | 50 |
| Системи заземлення | TN-C, TN-C-S, TN-S, IT |
| Типи панелей | ввідні, лінійні, секційні, комбіновані, торцеві, шинні мости |
| Номінальний струм | до 4000 А (конкретні номінали — під проєкт/ТЗ) |
| Номінальні струми ліній, що відходять | під проєкт/ТЗ |
| Стійкість до струмів КЗ (Icw / Icu / Ipk), переріз збірних шин | під проєкт/ТЗ |
| Кількість ліній, що відходять | під проєкт/ТЗ |
| Ступінь захисту, IP | базове виконання IP20 з фасаду / IP00 з боків і ззаду (інше — під ТЗ) |
| Технічні умови | ТУ У 27.1-40132794-003:2016 |
Габаритні розміри панелей ЩО-90
Панелі ЩО-90 мають стандартний типорозмір: висота 2000 мм, глибина 600 мм; ширина панелі залежить від типу та номінального струму.
| Виконання / струм | Ширина × Глибина × Висота, мм |
| Лінійні та ввідні панелі (стандартні) | 700 × 600 × 2000 |
| Ввідні та секційні панелі (сильнострумні) | 800 × 600 × 2000 |
| Блокові виконання | 1100 × 600 × 2000 |
Точний типорозмір визначається схемою головних кіл і номінальним струмом за опитувальним листом.
Габарити
Габаритні розміри панелей ЩО-90
Панелі ЩО-90 мають стандартний типорозмір: висота 2000 мм, глибина 600 мм; ширина панелі залежить від типу та номінального струму.
| Виконання / струм | Ширина × Висота × Глибина, мм |
|---|---|
| Лінійні та ввідні панелі до 1600 А | 700 × 2000 × 600 |
| Ввідні та секційні панелі 2500–4000 А | 800 × 2000 × 600 |
| Компактні / блокові виконання | 600 × 2000 × 600 · 1100 × 2000 × 600 |
Точний типорозмір визначається схемою головних кіл і номінальним струмом за опитувальним листом.
Опис та призначення
ЩО-90 — це панелі розподільного щита одностороннього обслуговування на номінальну напругу 0,23/0,4 кВ змінного струму 50 Гц, призначені для прийому й розподілу електроенергії та захисту ліній від перевантажень і коротких замикань. Застосовуються у ТП та головних розподільчих щитах (ГРЩ) промислових і житлових об’єктів, у мережах із заземленням TN-C, TN-C-S, TN-S та IT. Струми вводів — до 4000 А. LK Energy Group (Одеса, виробник щитового обладнання з 2005 року) збирає кожну панель під проєкт замовника: номінали, схема й виконання визначаються за ТЗ. Типова панель — 700×600×2000 мм; обслуговування з фасадного боку.
Часті запитання
Що таке ЩО-90 і де застосовується?
Яка напруга та струми у ЩО-90?
Які габарити панелі ЩО-90?
Яке виконання: відкрите чи закрите?
Як замовити ЩО-90 у LK Energy Group?
