КРУ на напругу 35 кВ
Загальні відомості
Комплектний розподільчий пристрій КРУ-Е-35 — рішення на клас напруги 35 кВ для приймання та розподілу електроенергії трифазного змінного струму частотою 50 Гц у мережах з ізольованою або заземленою через дугогасний реактор нейтраллю. Застосовується у розподільчих пристроях РУ-35 кВ у складі КТПБ 110/35/6(10) кВ та в окремих ЗРУ-35 кВ; кожна шафа несе апаратуру одного приєднання до збірних шин.
LK Energy Group (виробник щитового обладнання, Одеса, з 2005 року) розробив конструкцію КРУ-Е-35 та має досвід монтажу й пусконалагодження РУ-35 кВ на об’єктах. Кожна шафа виготовляється під замовлення за технічним завданням і однолінійною схемою об’єкта; серійно цей клас не випускається. Комутація — лише вакуумна: шафа комплектується вакуумним вимикачем (тип під проєкт). Елегазова (SF6) ізоляція не застосовується.
Шафа — металева збірна каркасно-панельного типу зі сталевого листа, пофарбована порошковим методом. Виконання для внутрішнього встановлення в капітальній будівлі або зовнішнє — у модульному утепленому блоці з обігрівом, вентиляцією та пожежно-охоронною сигналізацією. Конкретна апаратура та параметри узгоджуються під технічне завдання об’єкта.
| Параметр | Значення |
|---|---|
| Номінальна напруга, кВ | 35 |
| Тип комутації | вакуумний вимикач (тип під проєкт) |
| Кліматичне виконання | під проєкт / ТЗ |
| Ступінь захисту | під проєкт / ТЗ |
| Номінальні струми, струми КЗ (Iном, Iвідкл, електродинамічна та термічна стійкість), переріз шин, габарити | під проєкт / ТЗ |
Точну конфігурацію (тип виконання шаф, номінали, схеми головних кіл) формуємо під конкретний об’єкт. Надішліть однолінійну схему або ТЗ — підготуємо рішення та комерційну пропозицію.

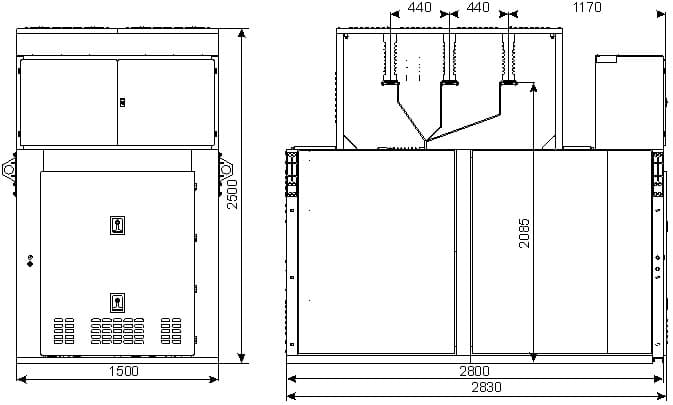

Габарити

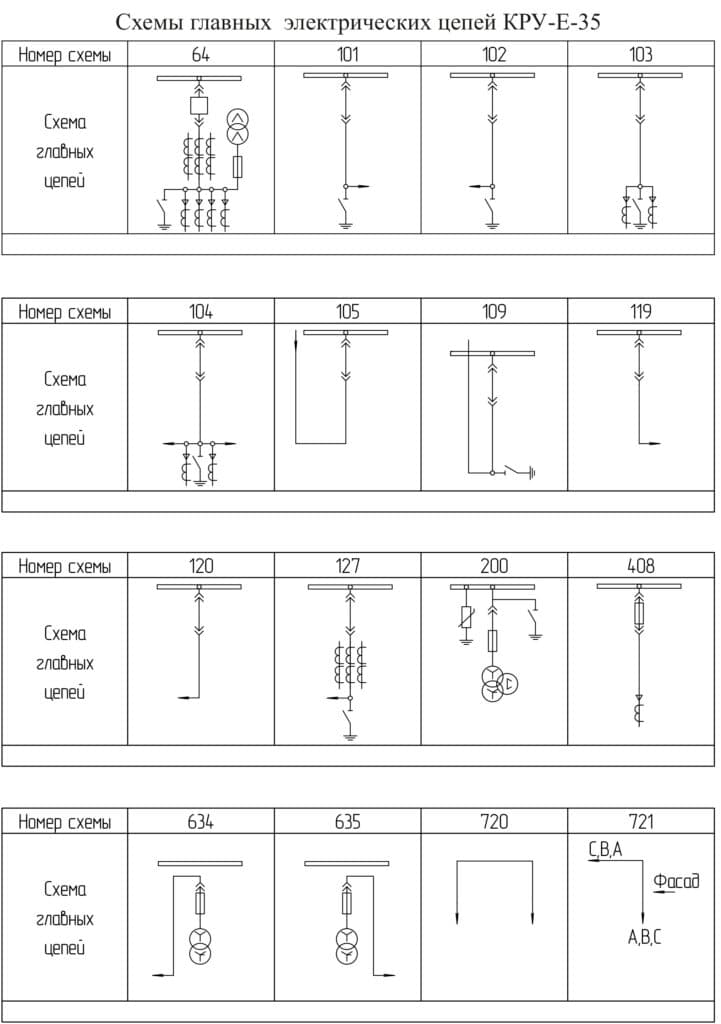

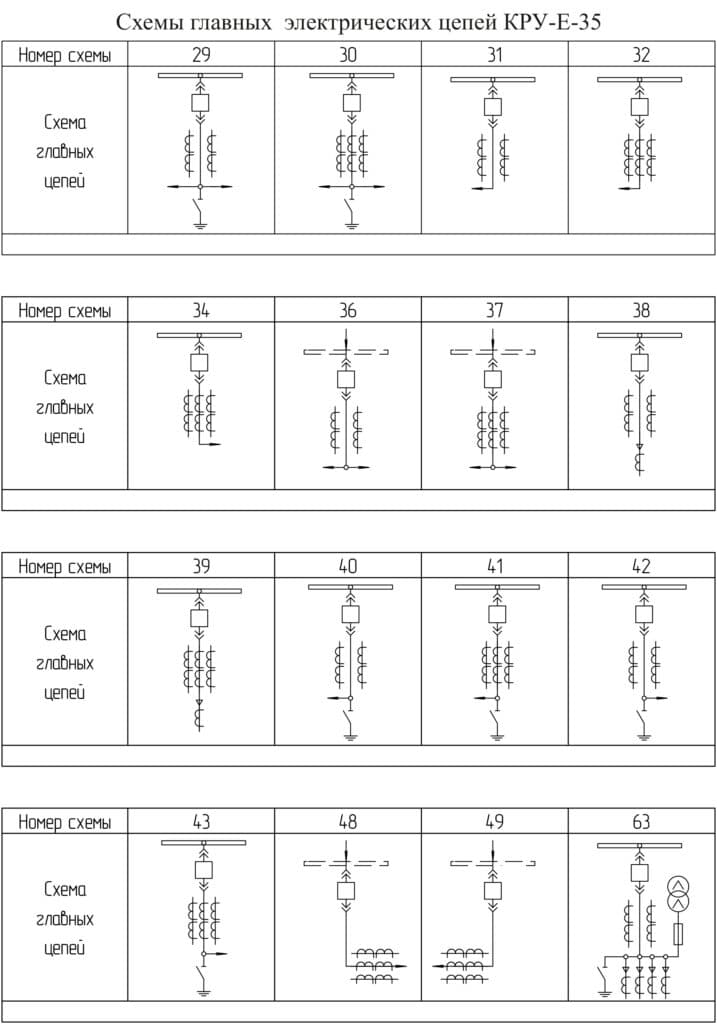

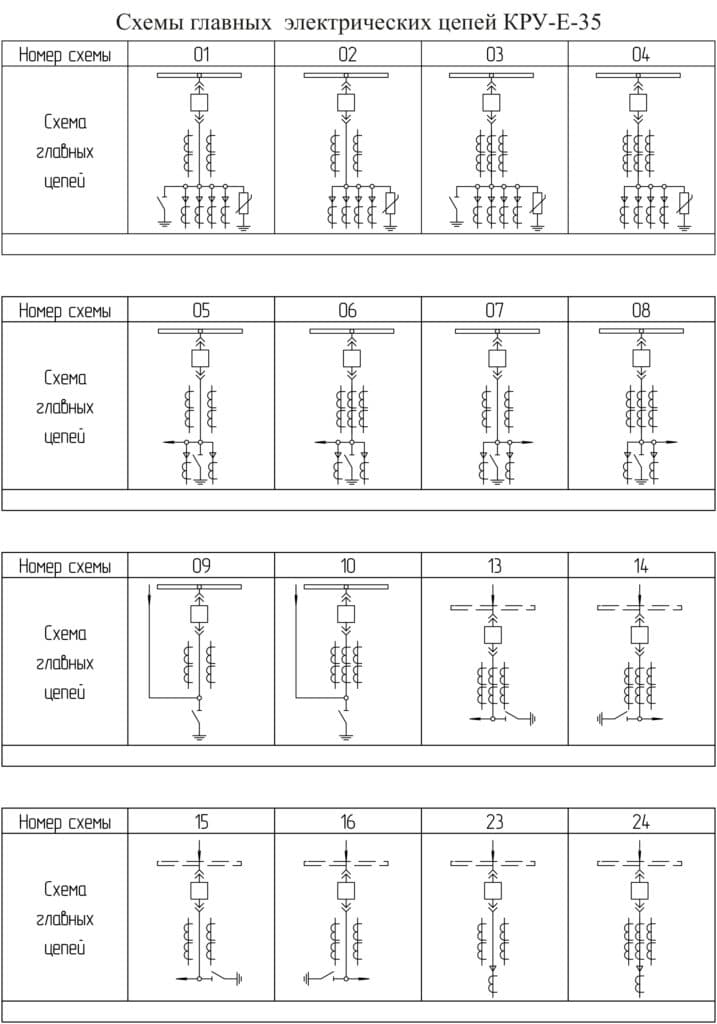

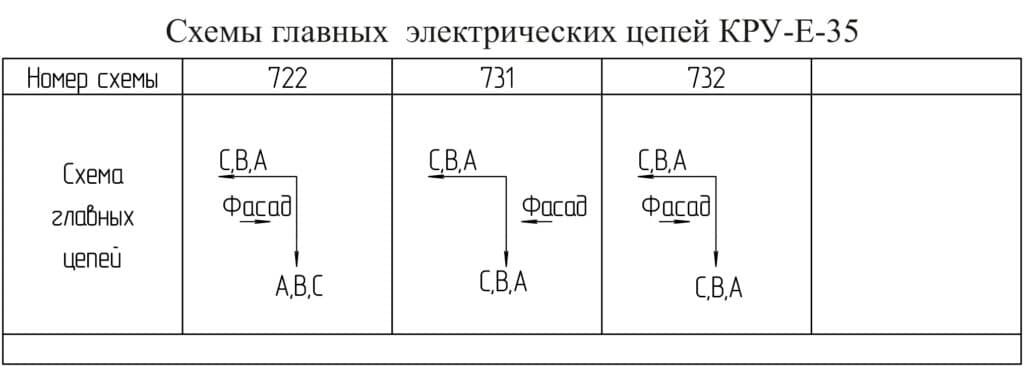

Сітка схем
Опис та призначення
КРУ-Е-35 — комплектний розподільчий пристрій на напругу 35 кВ (найбільша робоча 40,5 кВ) із вакуумними вимикачами, для приймання й розподілу електроенергії в мережах з ізольованою або заземленою через дугогасний реактор нейтраллю. Призначений для ЗРУ-35 кВ та у складі КТПБ 110/35/6(10) кВ. LK Energy Group (виробник щитового обладнання, Одеса, з 2005) цю серію 35 кВ розробила і має досвід її монтажу; серійно вона не випускається — виготовлення виконується під конкретний проєкт за вашим ТЗ. Перевага виробника: власна конструкторська документація, виробництво в Одесі та інженерний супровід від схеми до пусконалагодження.
Часті запитання
Чи виробляєте ви КРУ на 35 кВ серійно?
Яку ізоляцію використовує LK Energy — вакуум чи елегаз?
Які основні параметри КРУ-Е-35?
Як замовити КРУ-Е-35 під свій об’єкт?
