Коробки затискачів
Загальні відомості
Коробки затискачів призначені для з’єднання і розгалуження жил контрольних кабелів перетином від 0,5 мм² до 4 мм² в електричних колах напругою до 600 В.
Тип з’єднання — гвинтові клеми. Введення кабелів здійснюється відкрито без труб (металорукавів) через сальники, встановлені знизу, зверху або збоку коробки.
Примітка. За необхідності споживач додатково погоджує з виробником типи сальників, виходячи зі способу монтажу електричної проводки.
Варіанти виконання:
- кліматичне виконання У, категорія розміщення 2 за ГОСТ 15150;
- кліматичне виконання УХЛ, категорія розміщення 3 за ГОСТ 15150;
- кліматичне виконання Т, категорія розміщення 3 за ГОСТ 15150;
- ступінь захисту IP54 за ДСТУ EN 60529:2018.
Коробки затискачів відповідають ТУ У 27.1-40132794-003:2016.
Основні технічні характеристики
| Код основного розміру оболонки та умовне найменування | Номінальний струм, А | Перетин приєднуваних жил проводів, мм² | Монтажний розмір А×М, мм | Сальник для ущільнення кабелю із зовнішнім діаметром, мм (кількість сальників) | Кількість затискачів (клем), штук |
|---|---|---|---|---|---|
| 618 КЗ 8-4 | 30 | 4 | 230×120 | 13; 18 (1 шт.); 9; 14 (2 шт.) | 8 |
| 618 КЗ 12-4 | 30 | 4 | 230×120 | 13; 18 (1 шт.); 9; 14 (3 шт.) | 12 |
| 618 КЗ 16-4 | 30 | 4 | 230×120 | 13; 18 (1 шт.); 9; 14 (3 шт.) | 16 |
| 616 КЗ 24-4 | 30 | 4 | 230×120 | 13; 18 (3 шт.); 9; 14 (3 шт.) | 24 |
| 616 КЗ 32-4 | 30 | 4 | 230×120 | 15; 25 (1 шт.); 13; 18 (2 шт.); 9; 14 (4 шт.) | 32 |
| 608 КЗ 48-4 | 30 | 4 | 270×240 | 15; 25 (2 шт.); 13; 18 (2 шт.); 9; 14 (4 шт.) | 48 |

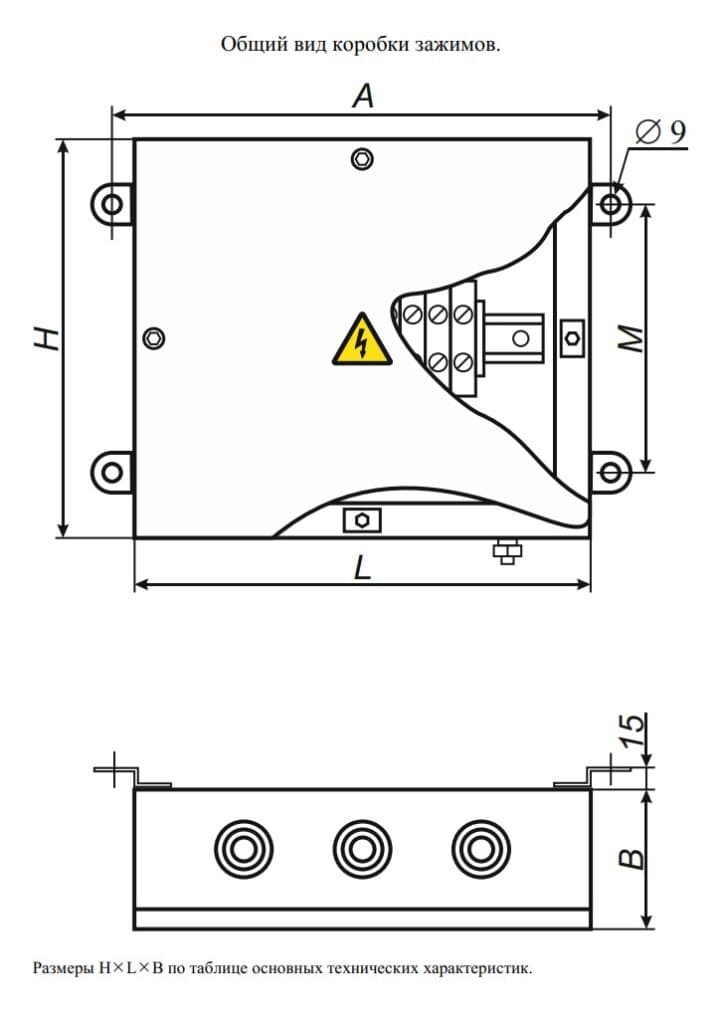

Габарити
Опис та призначення
Коробки затискачів (КЗ) — це металеві монтажні коробки для з’єднання та розгалуження жил контрольних кабелів у колах керування, сигналізації й автоматики напругою до 600 В (клас 0,4 кВ). Тип з’єднання — гвинтові клеми; перетин жил — 0,5–4 мм², ступінь захисту IP54. Корпус виконується з оцинкованої або нержавіючої сталі, що дає міцність до ударів і вібрації. Часто застосовуються як комутаційний вузол у колах керування високовольтного обладнання та на ВРП — звідси поширена плутанина з класом напруги (сама коробка — низьковольтна). LK Energy Group — виробник щитового обладнання з Одеси, з 2005: номінали й виконання підбираємо під ваше ТЗ.
