Шафи керування та захисту КМ-Е
Загальні відомості
КМ-Е — комплектне розподільче устаткування (КРУ) 6/10 кВ

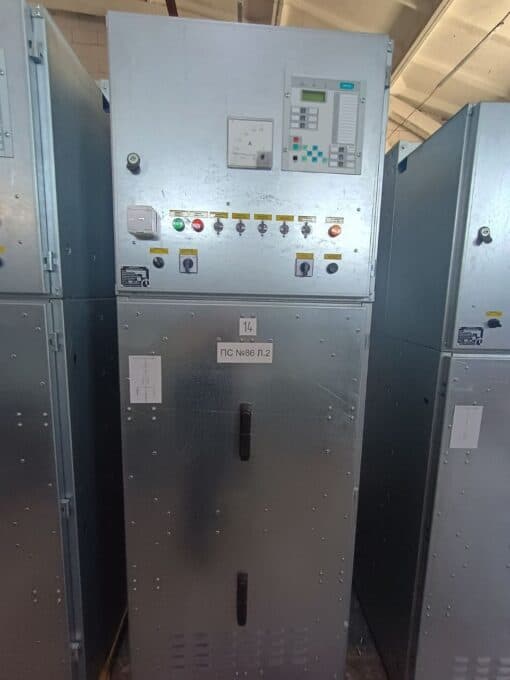

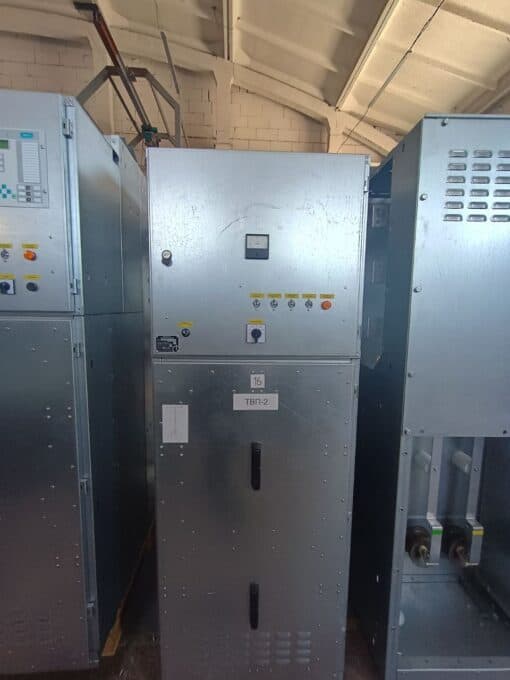

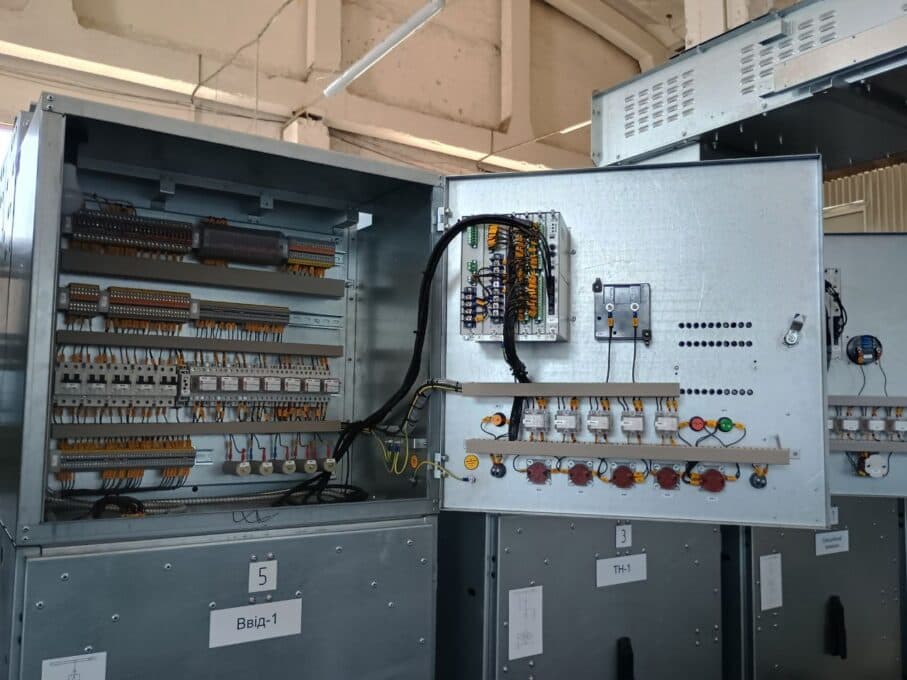

Шафи КМ-Е (серія КМ-1Ф) призначені для приймання й розподілу електроенергії трифазного змінного струму 50 Гц на напругу 6 або 10 кВ у мережах з ізольованою або заземленою через дугогасний реактор нейтраллю. Комутація — вакуумна (елегаз LK Energy Group не застосовує). Конструктивно — клепана металева конструкція з оцинкованої сталі з одностороннім обслуговуванням; шафа розділена на відсіки збірних шин, викотного елемента та кабельного вводу; відсік РЗА — на фасаді у верхній частині.

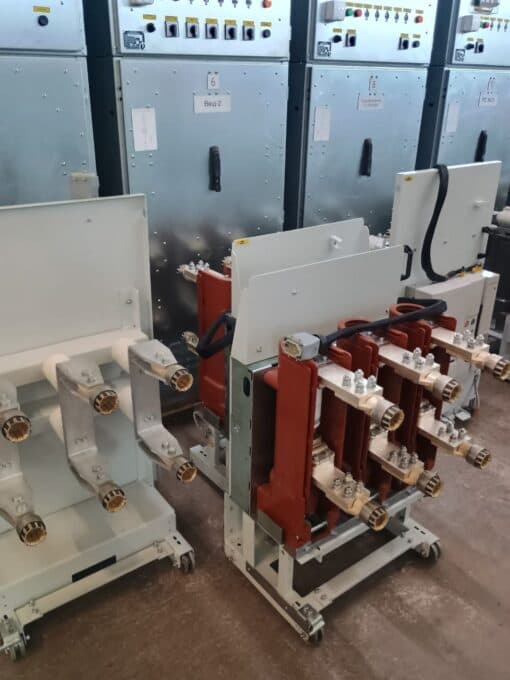

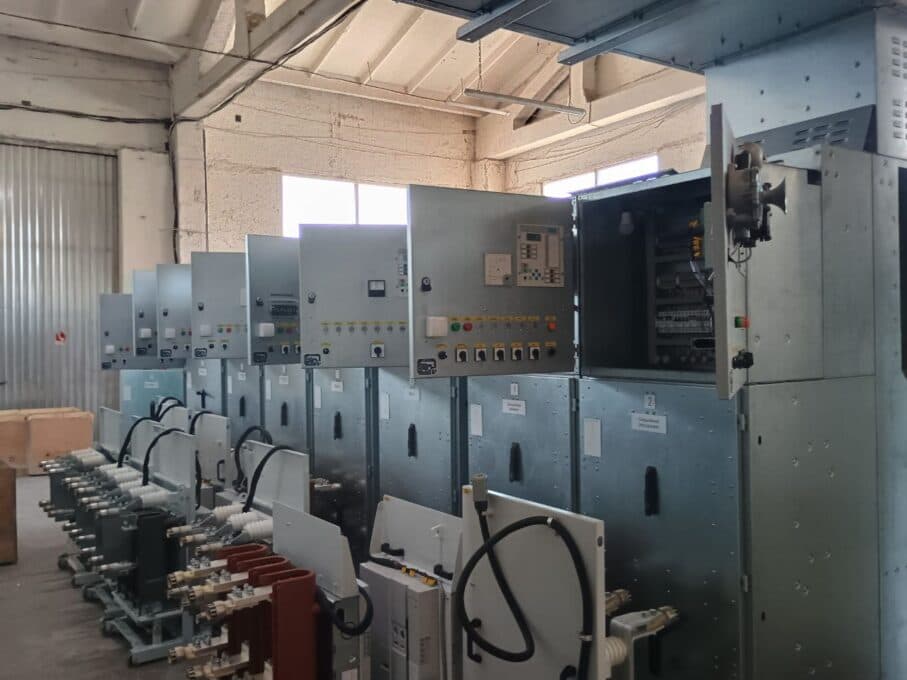

На викотному елементі встановлюються вакуумний вимикач, трансформатори напруги або трансформатор власних потреб; у кабельному відсіку — трансформатори струму, обмежувачі перенапруги. Схеми вторинних з’єднань — на базі мікропроцесорних реле захисту під проєкт. Реалізовано оперативні блокування за ДСТУ EN 62271-200:2015. Виготовляється за ТУ У 27.1-40132794-001:2016.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Номінальна напруга | 6 / 10 кВ |
| Найбільша робоча напруга | 7,2 / 12 кВ |
| Частота | 50 Гц |
| Номінальний струм головних кіл | 630 / 1000 / 1250 / 1600 / 2500 / 3200 А |
| Електродинамічна стійкість головних кіл | 51 кА |
| Термічна стійкість головних кіл (3 с) | 25 кА |
| Тип комутації | вакуумний вимикач (викотний елемент) |
| Ступінь захисту | IP41 (двері зачинені) / IP00 (відчинені) |
| Кліматичне виконання | У3 |
| Маса (середня) | ~800 кг |
| Нормативна база | ТУ У 27.1-40132794-001:2016; ДСТУ EN 62271-200:2015 |
Схеми головних кіл і комплектація апаратів визначаються за вашим проєктом. Надішліть однолінійну схему або опитувальний лист — підготуємо рішення.

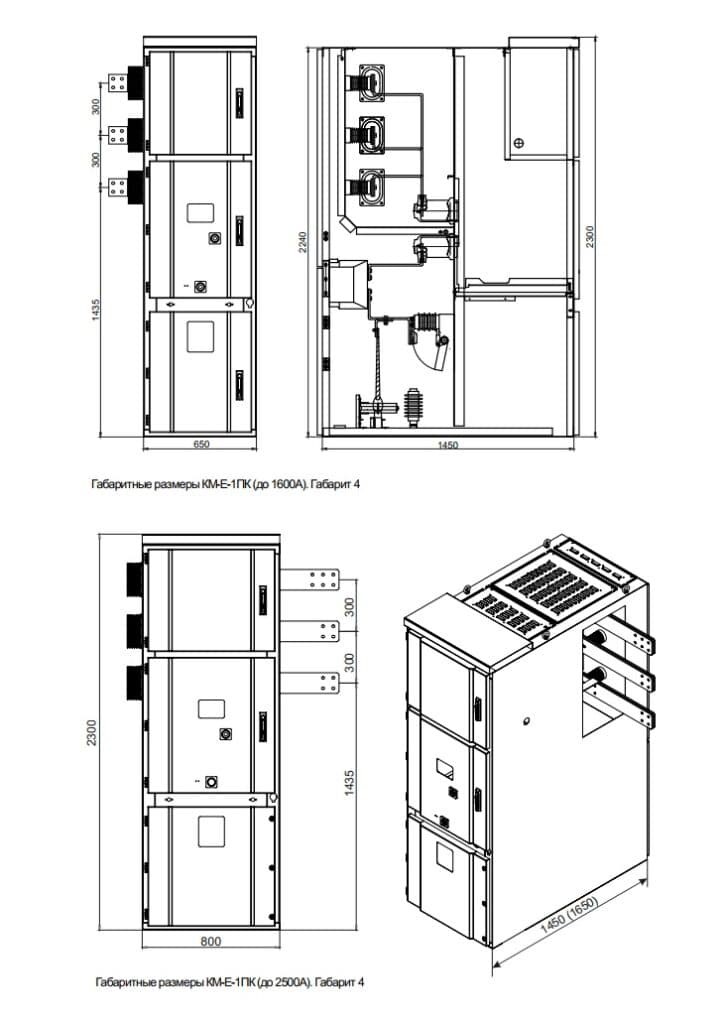

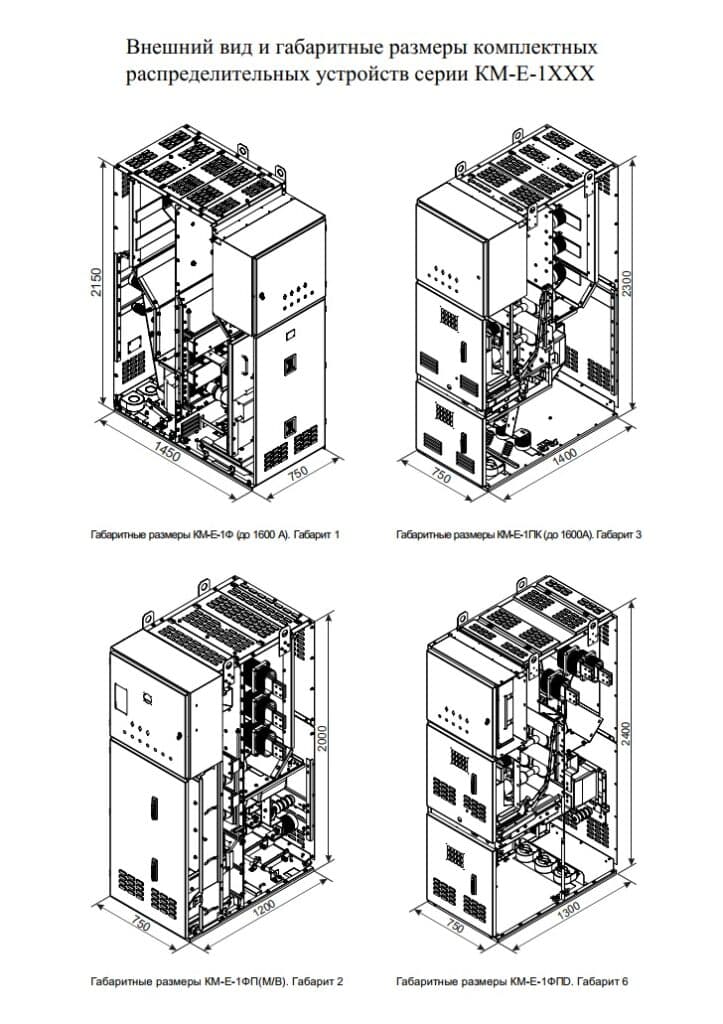

Габарити

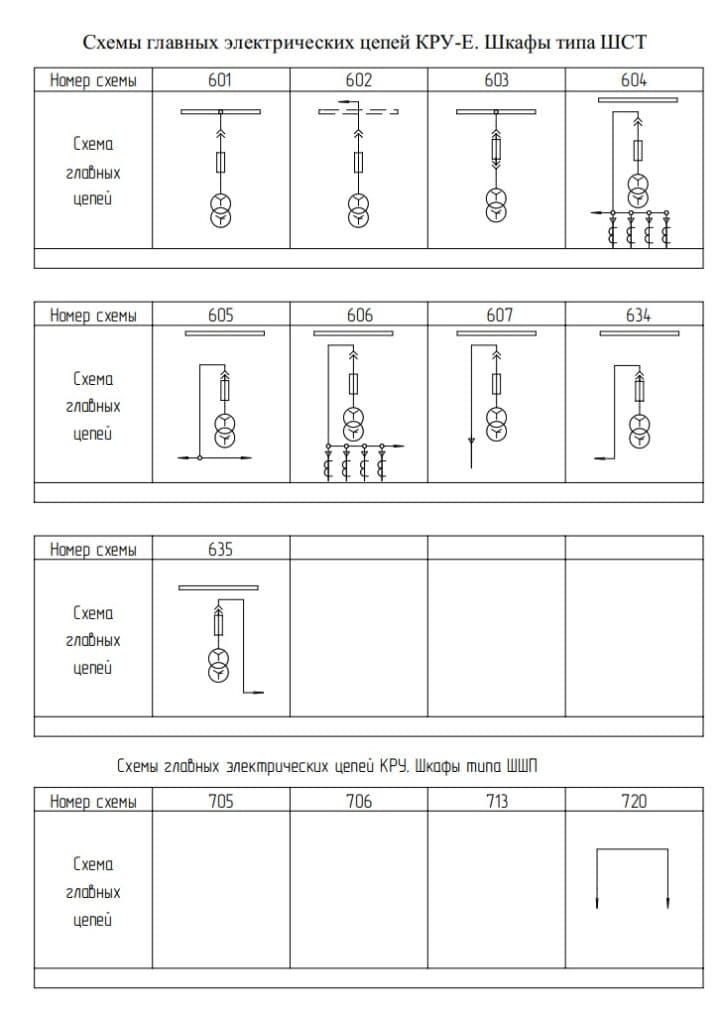

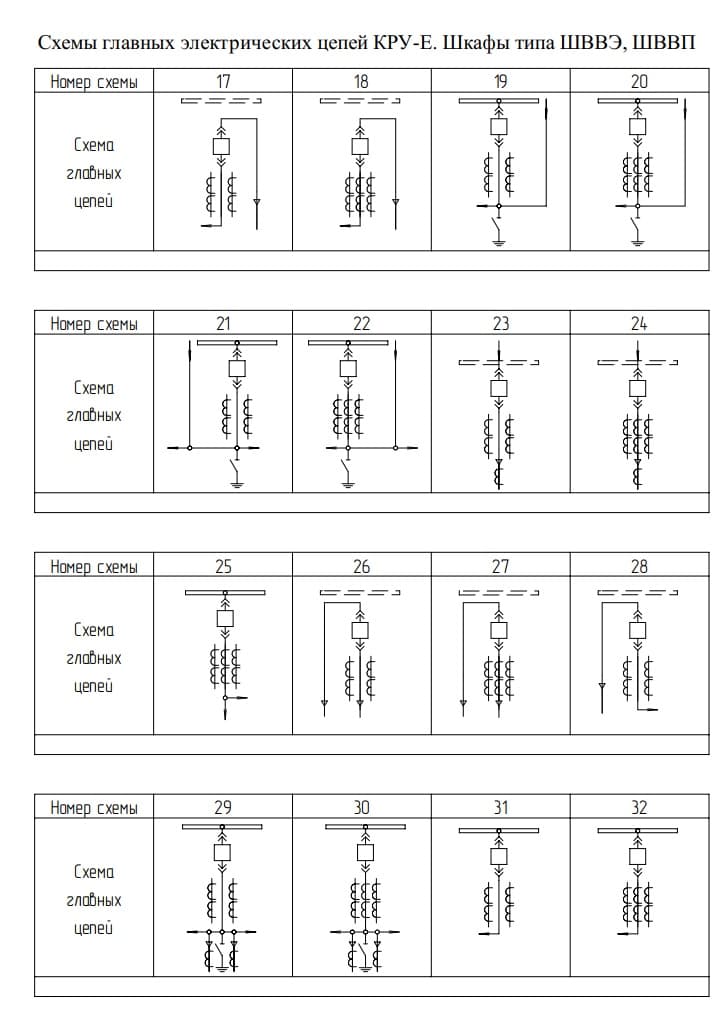

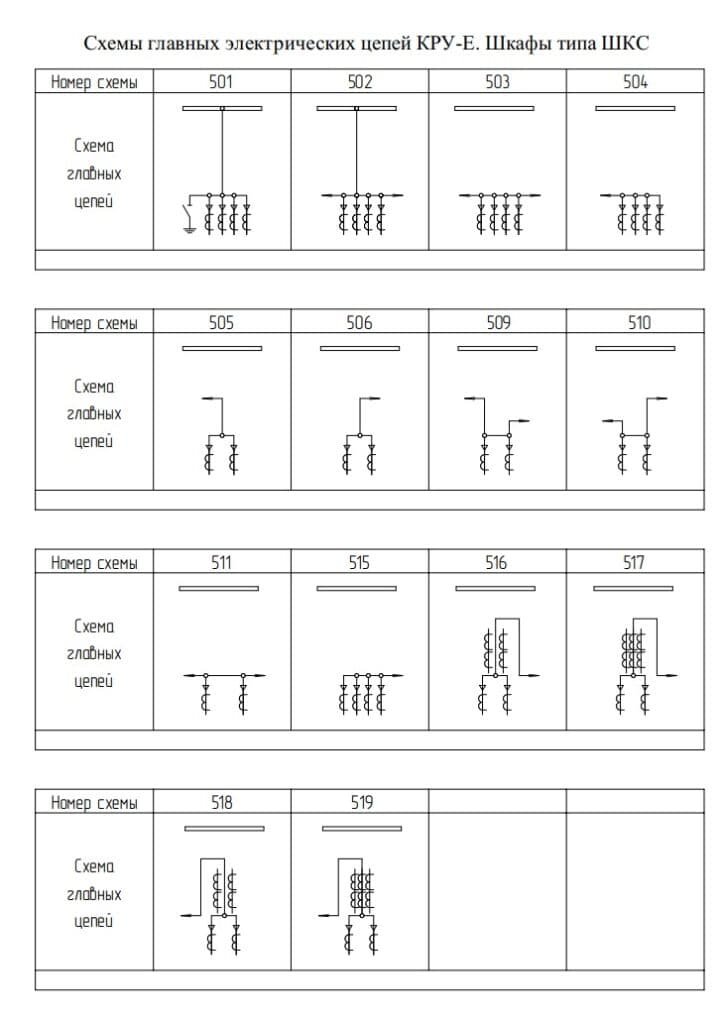

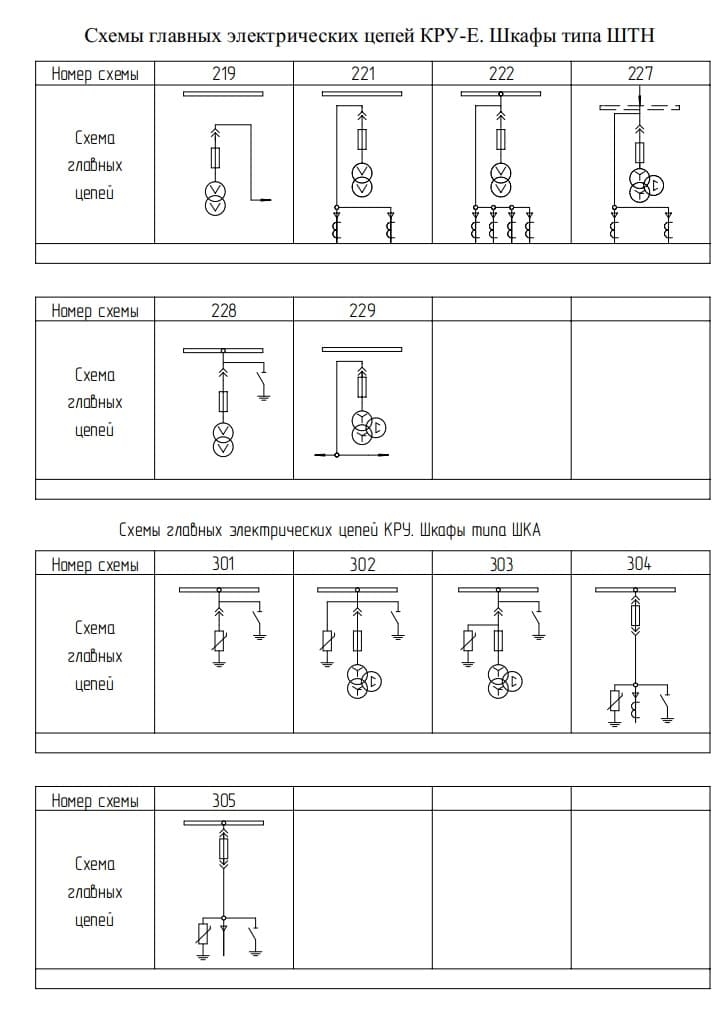

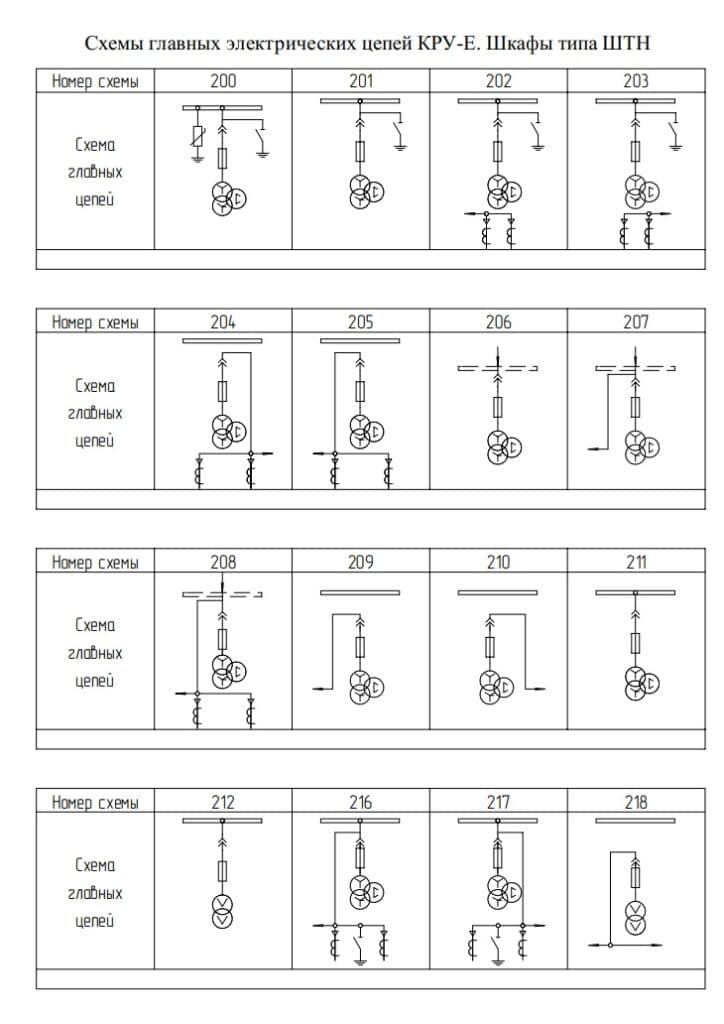

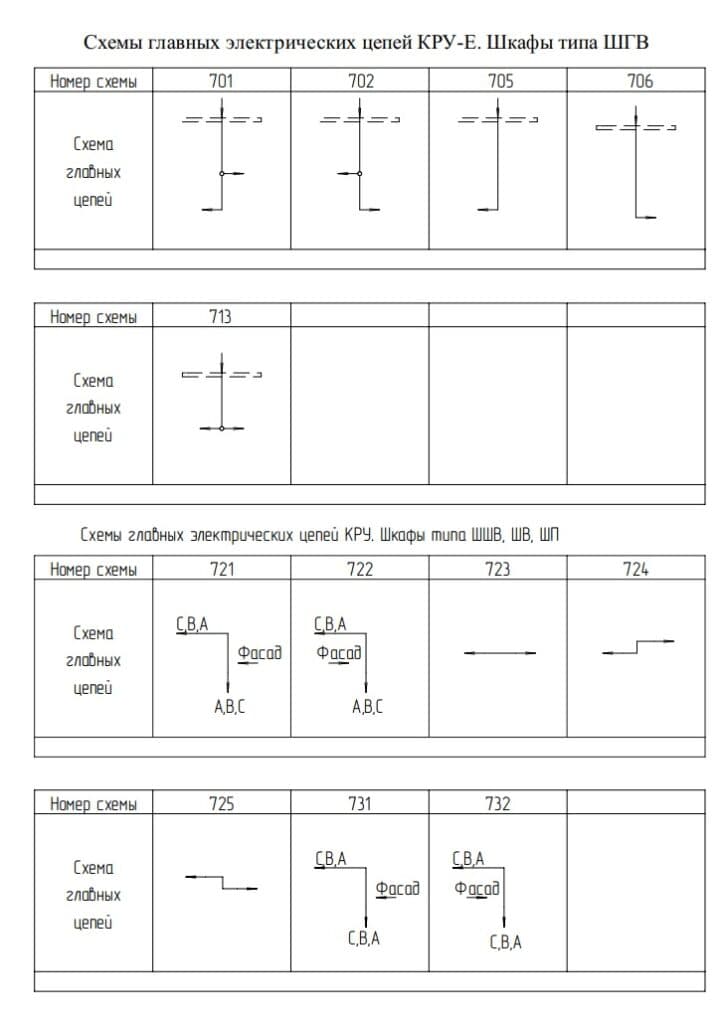

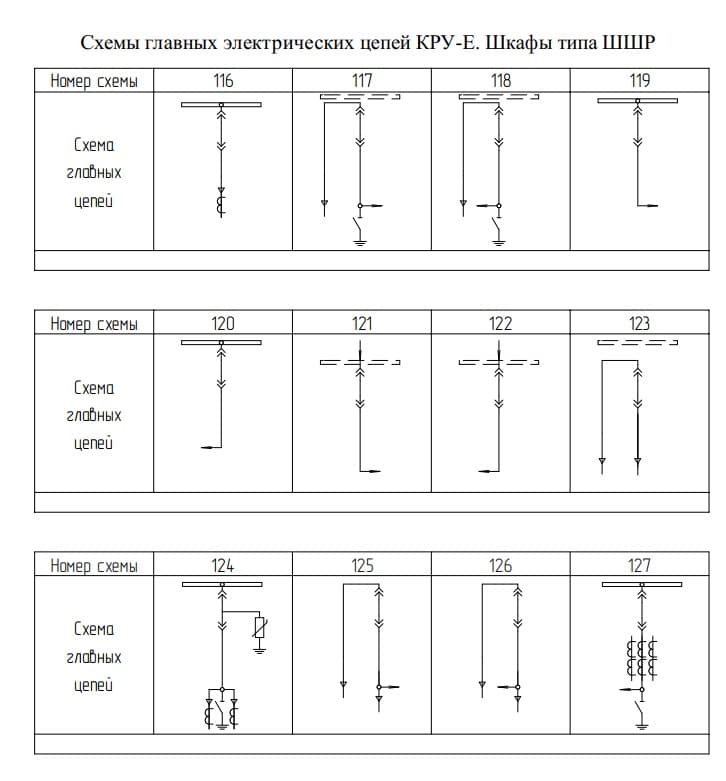

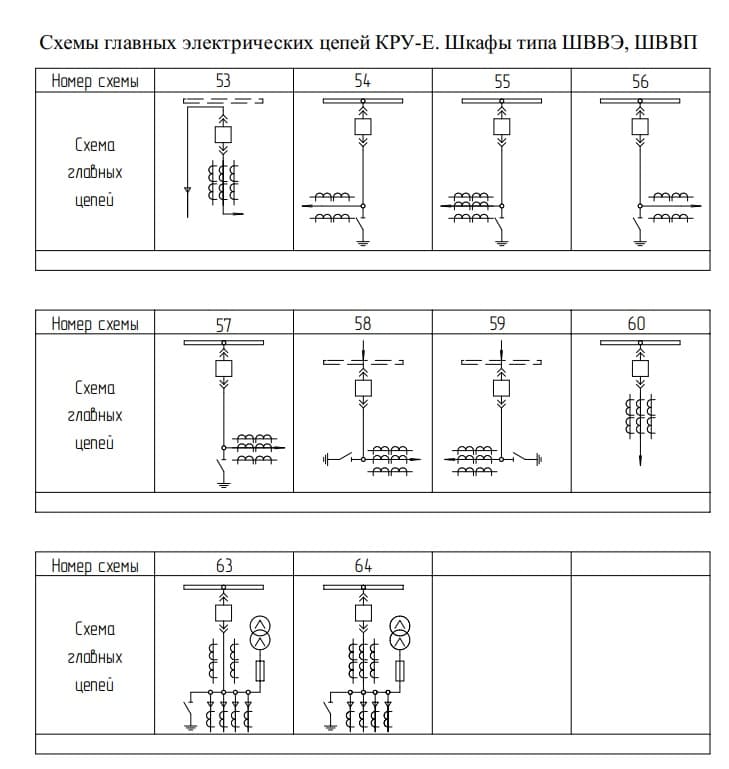

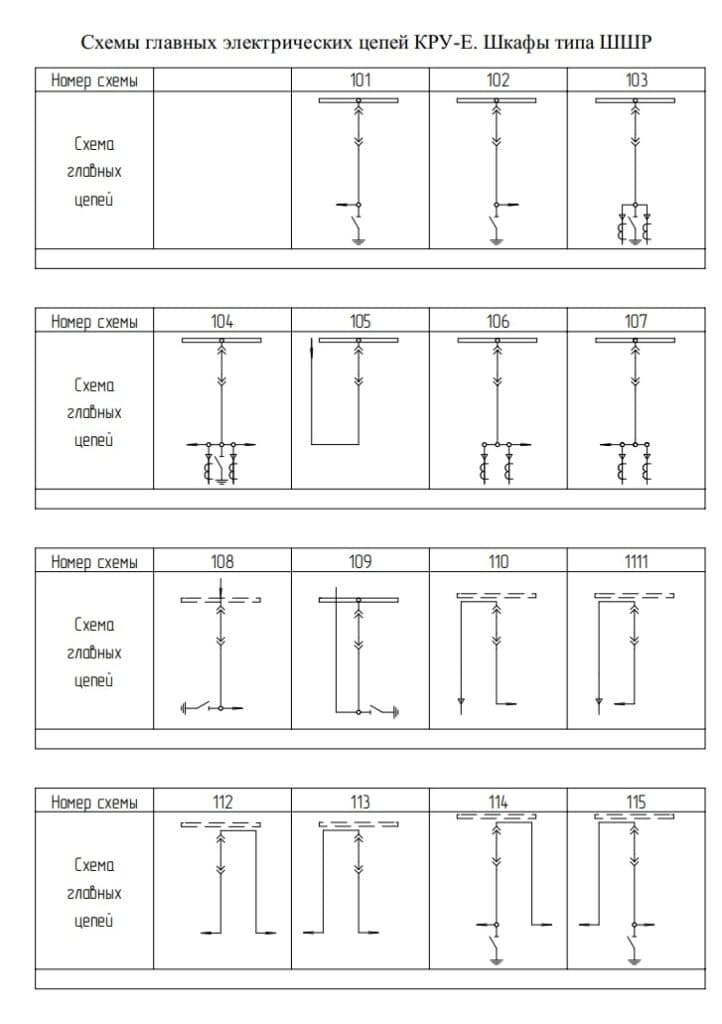

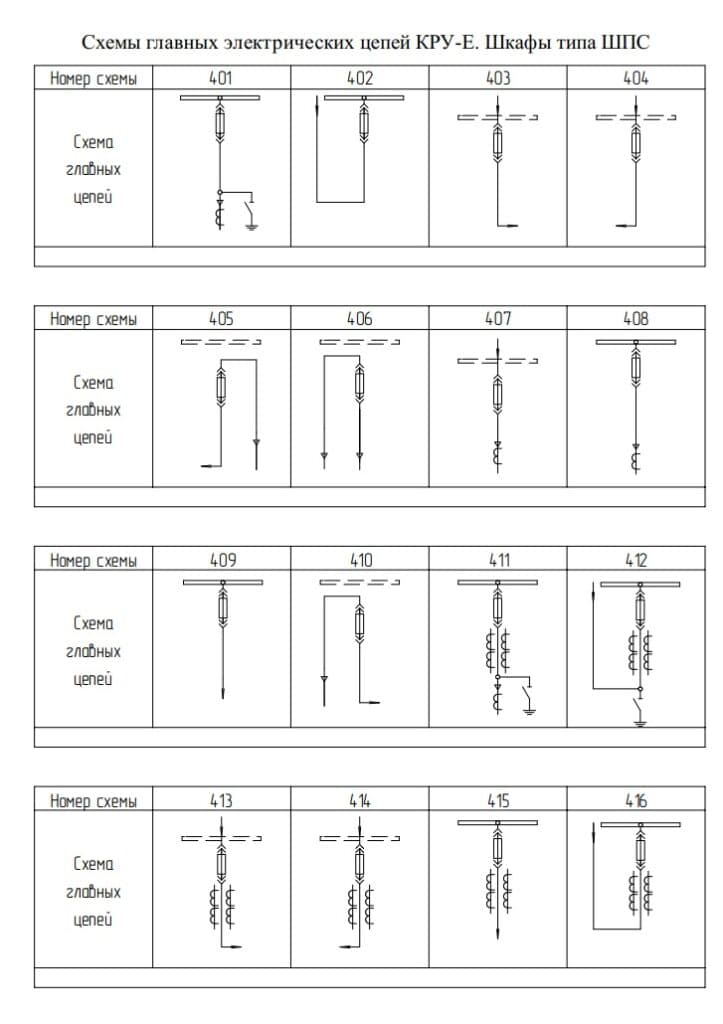

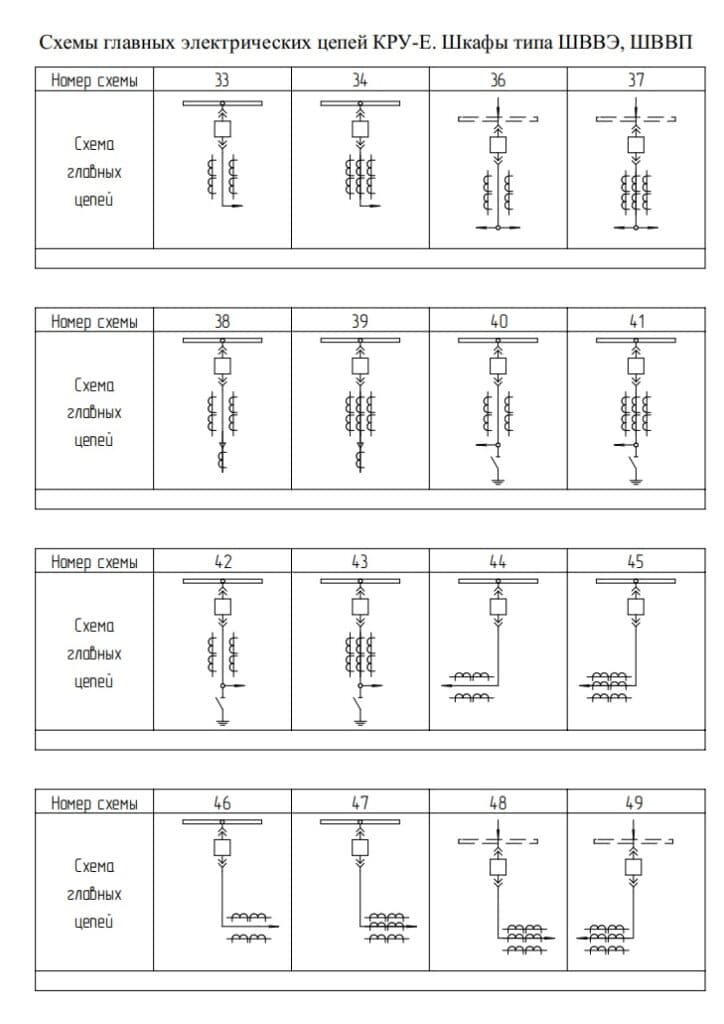

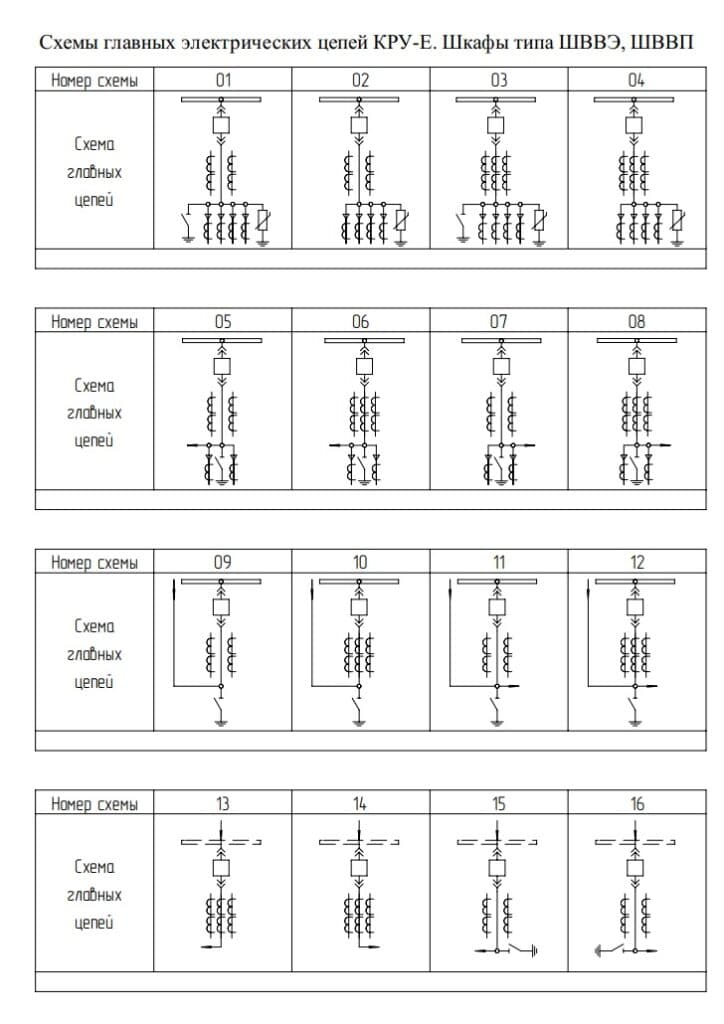

Сітка схем
Показати всі зображення (12)
Опис та призначення
КМ-Е — це комплектне розподільче устаткування (КРУ) внутрішньої установки на напругу 6 та 10 кВ із вакуумним вимикачем на викатному (касетному) елементі. Призначене для приймання й розподілу електроенергії 50/60 Гц у закритих розподільчих пристроях (ЗРП) підстанцій обленерго, промислових підприємств, нафтогазових об’єктів і ТЕЦ із частими комутаціями. Виготовляється LK Energy Group — виробником щитового обладнання з Одеси, що працює з 2005 року, за ТУ У 27.1-40132794-001:2016 і ДСТУ IEC 62271-200:2015. Номінали струму, схеми головних кіл і типовиконання шаф підбираються під ваш проєкт і однолінійну схему.
Часті запитання
Що таке КМ-Е і яка це напруга?
Який тип вимикача та ізоляції в КМ-Е?
У чому перевага КМ-Е перед камерами КСО?
Що означає «1ХХХ» у назві (наприклад, КМ-Е-1001)?
Які номінали можна замовити та хто виробник?
