Болти для струмопровідних шин: чому надійність вирішує не клас міцності, а контактний тиск

Автор статті: Володимир Ледок, технічний директор з виробництва LK Energy Group.
Відповідає за виробництво щитового обладнання — складання та контроль якості НКУ, КРУ, КСО і збірних шин. Затяжка контактних з’єднань нормованим моментом та її маркування — частина заводського контролю якості.

Коротка відповідь (для тих, хто поспішає)

Для болтового з’єднання мідних та алюмінієвих струмопровідних шин клас міцності болта — це нижня межа (за нормою не нижче 5.8), а не «чим міцніше, тим краще». Надійність стику визначає не міцність болта, а контрольований і стабільно утриманий контактний тиск. Болт класу 8.8 — допустимий; уникати на шинах варто оцинкованих болтів 10.9 і 12.9 через водневе окрихчення. Головні інструменти надійності: динамометричний ключ, тарілчаста (бельвільська) шайба та маркування затяжки.

«Візьми болт міцніший» — найдорожча помилка у щиті

Інтуїція підказує: чим міцніший болт, тим надійніше з’єднання. Для сталевої металоконструкції — так. Для струмопровідної шини з м’якого металу — ні. Тут болт не «тримає навантаження», а виконує одну задачу: створює й утримує тиск, який притискає дві шини одна до одної. Якщо гнатися за міцністю болта, не розуміючи фізику контакту, можна власноруч закласти майбутній перегрів.

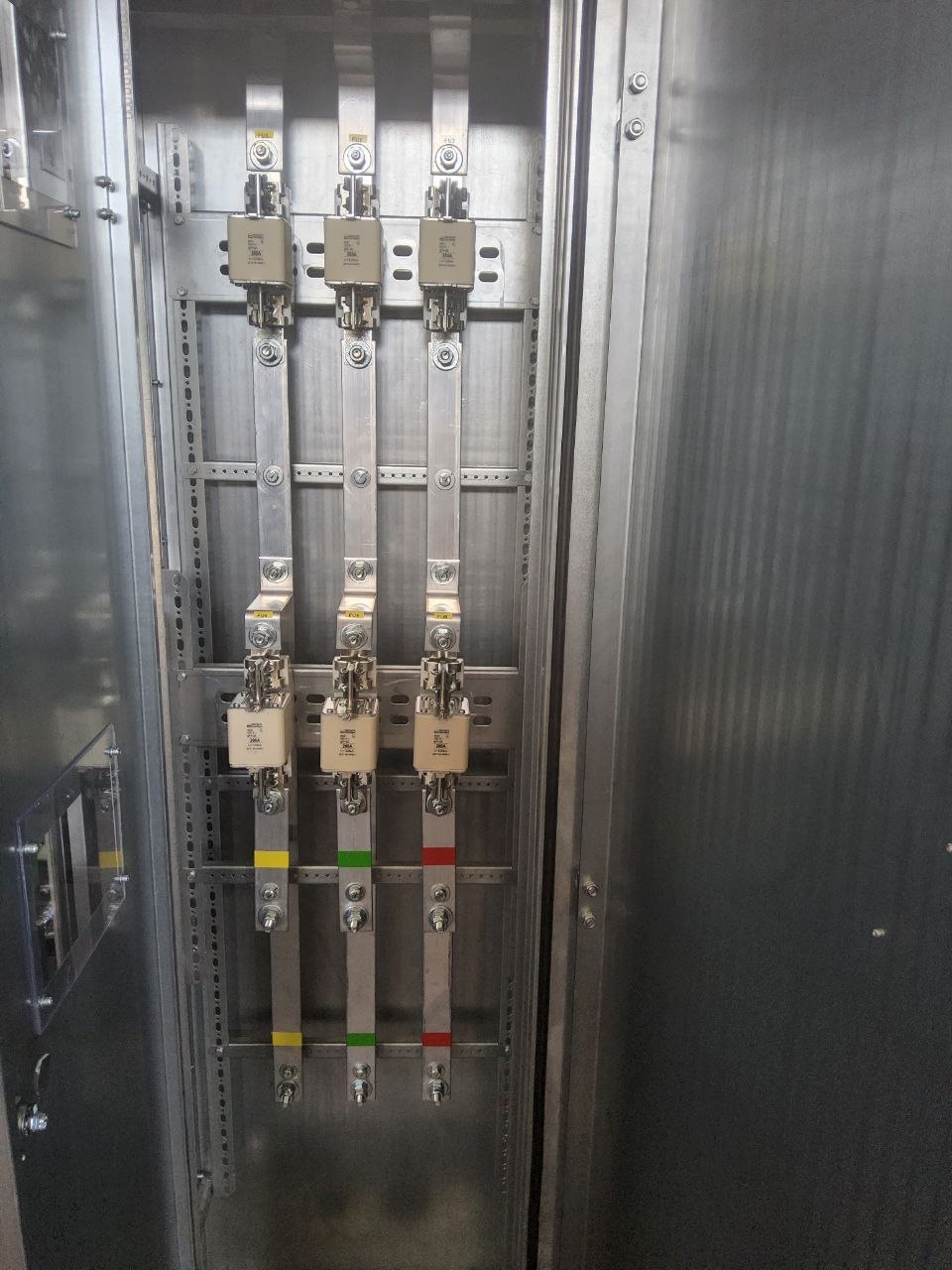

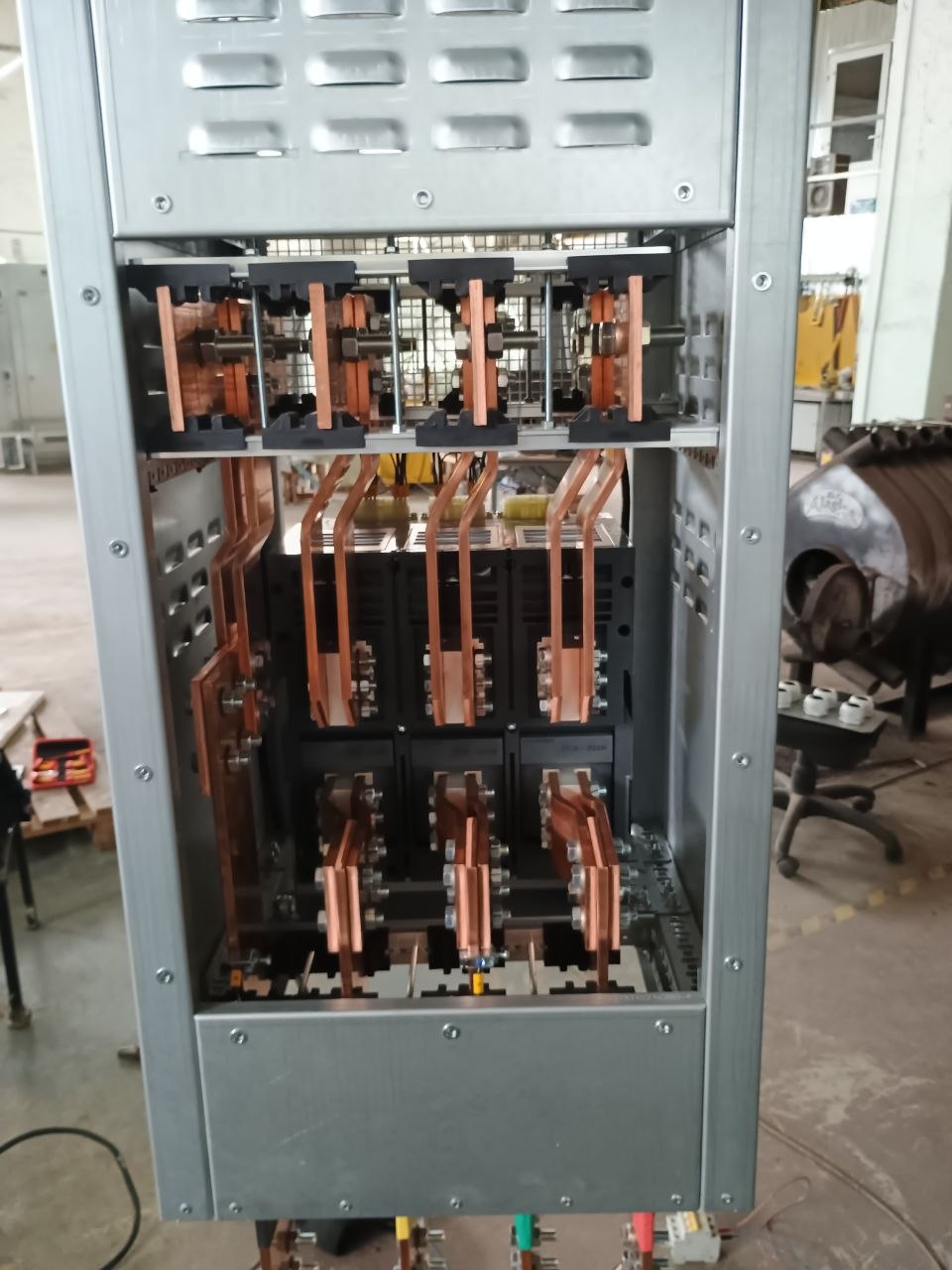

Як насправді працює болтовий стик шини

Три речі, які треба прийняти до розмови про класи міцності:

Болт — це пружина

Він працює правильно лише тоді, коли трохи розтягнутий у межах пружності й постійно стягує пакет. Не затягнутий — немає тиску; перетягнутий до текучості — втратив пружність.

Струм іде не через болт, а через притиснуті площини шин

Сталь проводить струм у 7–10 разів гірше за мідь, тому стрижень болта — це затискач, а не провідник. Клас міцності до проходження струму стосунку не має.

Контакт тримається на мікроплямах

Реально торкається близько 1% видимої площі — вершини мікронерівностей. Чим вищий тиск, тим більше цих плям і тим нижчий перехідний опір. Падає тиск — росте опір — росте нагрів.

Що буде, якщо поставити 8.8 «за таблицею» на алюміній

Саме тут народжується «міна сповільненої дії». Одразу після монтажу все виглядає бездоганно — а проблеми починаються під робочим навантаженням. Ось коректна фізика по кроках.

Крок 1. Перетяжка. Якщо затягнути болт за моментом, розрахованим на його міцність, велике зусилля продавлює м’який алюміній — шина отримує незворотну вм’ятину, метал «тече». Важливо: річ не в тім, що сталь 8.8 «жорсткіша» (жорсткість у 5.8 і 8.8 однакова — це сталь), а в тім, що її високий поріг текучості дозволяє монтажнику вкрутити надмірне зусилля.

Крок 2. Ефект «насоса». Пішов струм — шина гріється. Алюміній і мідь розширюються сильніше за сталь. Розширюючись, затиснута шина впирається в жорсткий пакет, тиск у контакті стрибком росте, і м’який метал видавлюється вбік (повзучість). Охолола — стиснулася, але видавлений метал не повернувся. Кожен цикл нагрів–охолодження храповиком знижує тиск стягування. Це головна реальна причина старіння шинних з’єднань.

Крок 3. Лавина і відгоряння. Далі — незворотний ланцюг: контакт ослаб → росте перехідний опір → сильніший нагрів → більша деформація → ще гірший контакт → поверхні окиснюються (а оксиди струм не проводять) → з’єднання розжарюється, плавить ізоляцію й відгоряє. Ослаблений контакт — одна з провідних причин пожеж в електрощитових.

Що рятує від теплового ходу — не м’якість болта, а тарілчаста (бельвільська) шайба: вона працює як додаткова пружина й «дотискає» стик у міру розширення та повзучості металу.

Клас міцності — це стеля, а не ціль

5.8 — нижня межа за нормою

Це мінімум, а не «єдино правильний» клас.

8.8 — допустимий і стандартний

Його прямо застосовують у комплектних розподільчих пристроях провідні виробники — з нормованим моментом і тарілчастою шайбою.

10.9 і 12.9 — ось їх на шинах застосовувати не варто

Реальний поріг водневого окрихчення — близько 1000 МПа (35 HRC); клас 8.8 (800 МПа) сидить нижче порога, а 10.9/12.9 — у зоні ризику. Оцинкований високоміцний болт під постійним напруженням натягу може дати відкладений крихкий розрив — головка лопається навіть без навантаження. Тому на шинах — лише сертифікований кріпиль і ніколи 10.9/12.9.

Електротехнічний нюанс, про який забувають: магнітний кріпиль гріється

Сталевий болт — феромагнетик. У сильному змінному полі сильнострумової шини в ньому наводяться вихрові струми й гістерезисні втрати, і сам кріпиль починає грітися. Орієнтири: за стандартом IEEE для шини 5000 А наведений нагрів у сусідній сталі еквівалентний приблизно 250 А; одиночний провідник зі струмом понад ~200 А не можна охоплювати феромагнітною деталлю. Тому на сильнострумових одножильних шинах застосовують немагнітний кріпиль — нержавійку, латунь, алюмінієву бронзу. Важливо: цей чинник розрізняє магнітний і немагнітний матеріал, а не класи 5.8 і 8.8 (обидва — магнітна сталь). А на шинах постійного струму (СЕС, системи накопичення BESS) цього ефекту немає взагалі.

Як це робимо ми в LK Energy

У нашому виробництві переважають алюмінієві шини, тому контактні з’єднання ми збираємо як систему, а не «затягнути тугіше»:

Клас кріпежу — під провідник, а не «чим міцніше»

Помірний клас не дає перетягнути й зім’яти м’яку шину.

Тарілчаста (бельвільська) шайба

на кожному відповідальному стику — тримає тиск при теплових циклах.

Нормований момент під динамометричний ключ

повторюване зусилля незалежно від монтажника.

Маркування затяжки

контроль, що болт затягнутий і не провернувся, та простежуваність на виробництві.

Плюс підготовка контактної поверхні: алюміній зачищаємо й змащуємо нейтральним мастилом, бо оксид алюмінію струм не проводить.

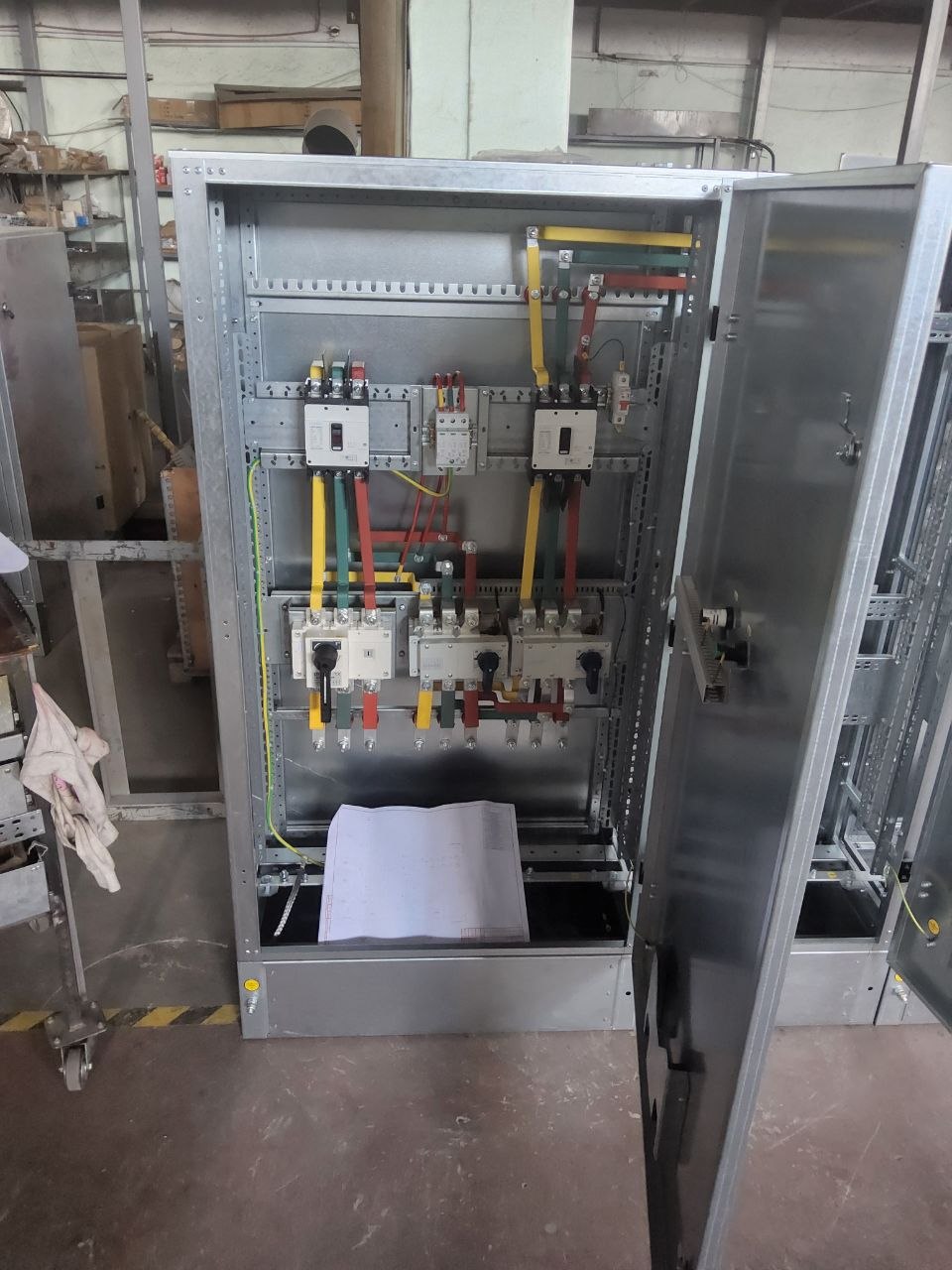

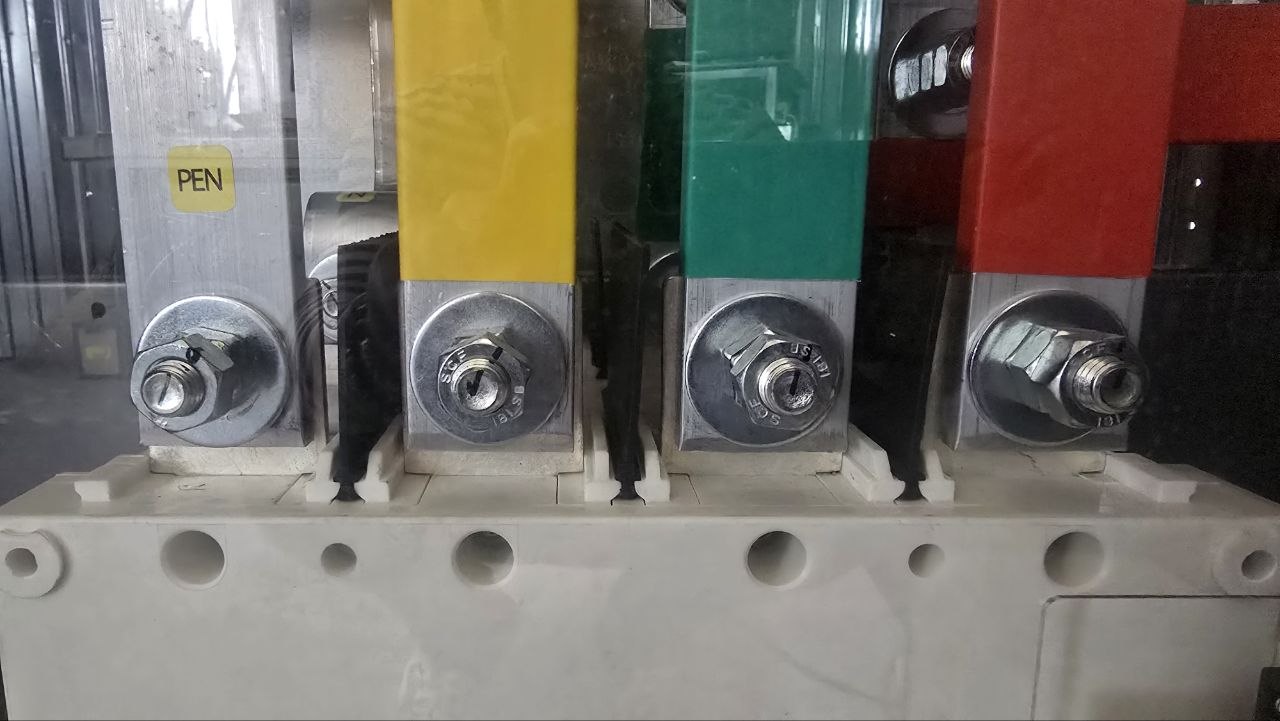

Навіщо маркувати затяжку

Маркування (риска фарбою або контрольна мітка) — це не «електротехніка», а контроль якості: видно, що з’єднання затягнуте й не пропущене під час монтажу, а при ревізії та обслуговуванні зірвана мітка миттєво показує проворот або ослаблення. На виробництві це ще й простежуваність — хто, чим і з яким моментом збирав вузол.

Норматив (Україна, 2026)

ГОСТ 10434 в Україні скасований з 2019 року; як технічний референс щодо болтових контактних з’єднань він ще використовується, але юридичної сили не має. Чинна база для низьковольтних комплектних пристроїв — ДСТУ EN IEC 61439, де придатність з’єднання перевіряють випробуванням на нагрів. Норматив задає результат (перевищення температури, стабільність контакту), а клас і момент кріпежу залишає на інструкцію виробника.

Часті запитання

Чи можна використовувати болт 8.8 на струмопровідних шинах?

Так, якщо затягувати нормованим моментом за шинною таблицею і ставити тарілчасту шайбу. Клас 8.8 — стандартний кріпиль у комплектних розподільчих пристроях. Уникати на шинах варто оцинкованих болтів 10.9 і 12.9.

Чому не можна просто взяти болт міцніший?

Тому що струм несуть притиснуті поверхні шин, а не болт. Міцність болта не покращує контакт, натомість надмірне зусилля зминає м’яку шину й з часом послаблює стик.

Який момент затяжки для шинних болтів M8, M10, M12?

Орієнтовно для алюмінію — 22, 30 і 40 Н·м; для міді — 17, 28 і 45 Н·м. Але точні значення беруть лише з даташита: вони залежать від матеріалу шини, мастила і класу болта.

Навіщо потрібен динамометричний ключ?

Він дає повторюване зусилля незалежно від монтажника. Затягування «на око» дає розкид у десятки відсотків — це прямий шлях до недотяжки або перетяжки.

Навіщо тарілчаста (бельвільська) шайба?

Вона компенсує теплове розширення і повзучість металу, утримуючи тиск стягування під час циклів нагрів–охолодження. Без неї натяг падає храповиком.

Чим небезпечні болти 10.9 і 12.9 на шинах?

Водневим окрихченням: під постійним напруженням натягу можливий раптовий крихкий розрив головки навіть без навантаження.

Чи треба маркувати затягнуті болти?

Це рекомендована практика контролю якості: мітка показує, що болт затягнутий, і виявляє проворот під час ревізії.

LK Energy Group виробляє електрощитове обладнання — НКУ, КРУ, КСО та збірні шини — з контролем моменту затяжки і маркуванням кожного відповідального з’єднання. Маєте питання щодо контактних з’єднань вашого проєкту — зв’яжіться з нами.
